排水管网远程可视化监控系统方案

一、方案背景城市排水管网是保障城市防汛排涝、污水收集输送与水环境安全的重要基础设施，其运行状态直接关系到城市内涝防控、污水溢流控制与河道水质安全。传统排水管网管理过程中依赖人工巡查、电话上报与经验调度，存在监测覆盖不足、积水发现滞后、溢流溯源困难、多部门数据孤立等问题，难以满足城市精细化管理对排水安全与运行效率的要求。

对此，数之能提供高效可靠的工业物联网解决方案，实现对易涝点、主干管渠、排水泵站、重点排口及关键检查井等排水节点进行远程可视化监控覆盖，建设排水管网远程可视化监控系统，实现排水管网数据入库、归档与信息化管理，实现数据共享与应用。

二、前期调研
经过调研与技术评估，本次项目需要采集的设备及数据点位如下：

1、易涝点及低洼路段监测设备：液位计、积水传感器、雨量计、摄像头，采集积水深度、降雨量、现场视频等数据（RS485串口、ModbusRTU协议），摄像头（以太网口、私有协议）

2、排水泵站监测设备：压力变送器、电磁流量计、液位计、水泵控制器PLC，采集泵站液位、排水流量、水泵运行状态、启停控制等数据（RS485串口、ModbusRTU协议），摄像头（以太网口、私有协议）

3、主干管渠及检查井监测设备：液位计、流量计、水质传感器、有毒有害气体检测仪，采集管渠液位、流量、水质、气体浓度等数据（RS485串口、ModbusRTU协议），摄像头（以太网口、私有协议）

4、重点排口监测设备：液位计、流量计、水质传感器、摄像头，采集排口液位、排放流量、水质指标、现场视频等数据（RS485串口、ModbusRTU协议），摄像头（以太网口、私有协议）

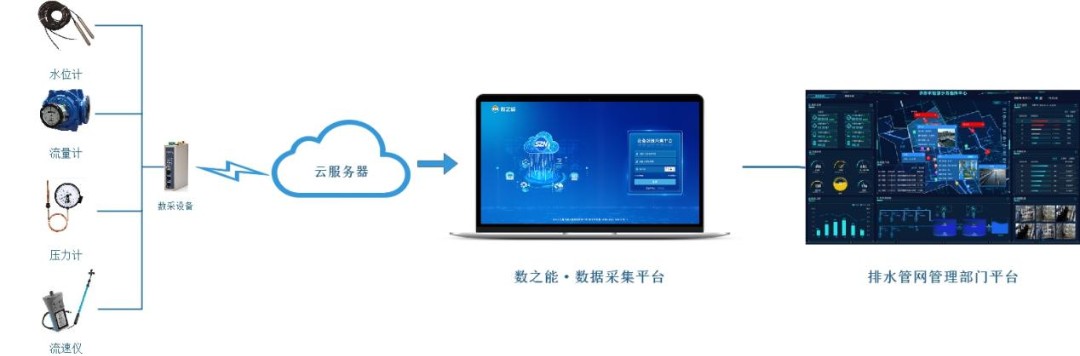

三、系统架构
1、设备层：监测点位分布广泛，涵盖易涝点、低洼路段、排水泵站、主干管渠、检查井及重点排口等多种场景，各类传感器、仪器仪表、摄像头等设备均具备标准的通信接口。

2、网关层：地下管网采取以太网通信方案，地面设施则采取4G通信方式，部署工业网关实现多设备、多协议的数据采集与汇聚。采集到的数据实时上报至数之能排水管网远程可视化监控平台，确保数据实时、准确与可靠。

3、平台层：排水管网远程可视化监控平台接收各监测点位上报数据，对管网液位、排水流量、积水深度、水质指标、水泵状态、气体浓度等关键指标进行实时展示与集中管理，并支持异常告警与历史数据追溯，为排水管网运行监管与应急调度提供决策依据。

四、实现功能
管理人员无需频繁往返各监测点位，通过电脑或手机即可实时查看排水管网运行参数、现场视频与告警信息，显著提升管理效率。

搭建排水管网全设备电子台账，统一归档各个设备的型号参数、维保记录、使用年限信息，实现设备全生命周期数字化管控，解决台账混乱、资产不清问题。

全天候监测设备状态与工作参数，出现异常自动触发微信、短信、邮件等告警，提醒及时处理，同时汇总进行集中告警管理。

实现故障报修、派单、维修、验收、归档全流程闭环管控，便于实时跟踪维护进度、负责人员及操作日志，确保运维工作可追溯、可考核。

自动统计各监测点位设备在线率、数据有效率、风险预警准确率等指标，精准定位设备闲置、低效运行等问题，针对性优化设备运行与巡检策略，提升排水管网运行监管能力。

采集到的数据可对接住建、水务、应急、城管等相关部门业务系统，为排水管网防汛排涝、溢流控制、应急调度提供精准数据基础，助力排水管网安全监管的数字化转型。
