6kHz至67GHz宽频覆盖：坤恒顺维KSW-SGM01微波信号发生器的核心特性

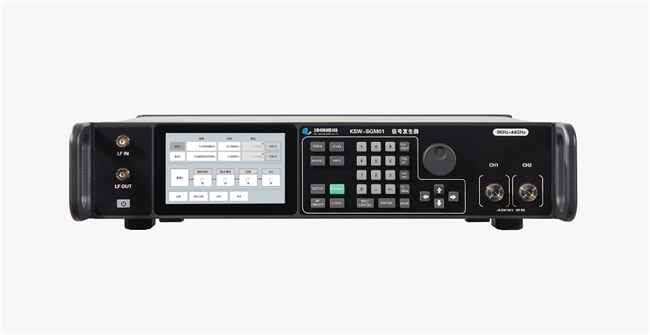

微波频段测试对信号源提出了一道苛刻的命题：被测对象覆盖从6kHz低频到67GHz毫米波的超宽频段，信号源既要保持宽频覆盖下的频谱纯度，又要输出多路相位关系确定的相参信号，还要提供从微弱到强激励的宽功率动态范围。分立采购多台窄带信号源，不仅成本高，通道间的相位一致性也无法保证。坤恒顺维KSW-SGM01模拟信号发生器以一台设备回应这一命题，下面从宽频覆盖、频谱纯度、多通道相参与功率输出四个维度梳理其核心特性。一、核心参数一览宽频覆盖与相参输出能力，首先体现在一组核心参数上。
参数指标
频率范围6kHz～67GHz（按选件）
频率选件SGM-F18/F22/F40/F44/F50/F67
通道数单机最大4个独立通道，级联可扩展至4通道以上
频率设置分辨率0.001Hz
设置时间小于5ms（典型值）
参考频率初始准确度优于1×10⁻⁸
输出功率（10MHz-6GHz）-127dBm至24dBm
输出功率（6GHz-18GHz）-120dBm至22dBm
相位噪声（1GHz载波10kHz频偏）-140dBc/Hz（典型值），选配opt_PR01后-147dBc/Hz
模拟调制AM/FM/PM/Pulse
相位记忆支持（输出相位可多次重复配置）
二、宽频覆盖：从6kHz到67GHz的分段合成微波信号发生器采用“低频基准振荡+倍频/混频链”的频率合成架构，频率越高，倍频次数越多，相位噪声按20lgN规律恶化。坤恒顺维KSW-SGM01提供SGM-F18/F22/F40/F44/F50/F67六档频率选件，覆盖6kHz至18/22/40/44/50/67GHz，频率设置分辨率0.001Hz，设置时间小于5ms（典型值）。在自动化测试场景中，频率与功率设置时间小于10ms，机械步进衰减器切换不超过25ms，支持频率扫描、功率扫描及二者联合扫描，扫描模式涵盖连续（Auto）、单次（Single）、步进（Step）与外触发（Start/Stop），线性扫描步进分辨率达0.001Hz/0.01dBm，满足自动化测试系统对扫频激励的灵活配置需求。三、频谱纯度：低相噪、低杂散、低谐波宽频覆盖的另一面是频谱纯度。频率越高，倍频次数越多，相位噪声按20lgN规律恶化，因此高频段的相噪水平直接反映合成架构的设计水平。相位噪声是衡量微波信号源频谱纯度的核心指标。KSW-SGM01在1GHz载波10kHz频偏处相位噪声为-140dBc/Hz（典型值），10GHz处为-120dBc/Hz；选配opt_PR01超低相噪组件后，1GHz可优化至-147dBc/Hz，10GHz优化至-129dBc/Hz。谐波抑制在10MHz以上不高于-55dBc（CW、10dBm）；非谐波杂散在100MHz至1GHz频段不高于-92dBc，22GHz至44GHz频段优于-65dBc，44GHz至67GHz优于-60dBc；宽带噪声18GHz以下不高于-150dBc/Hz。上述指标意味着信号源自身引入的噪声基底极低，可支撑接收机灵敏度测试、器件噪声系数测量等对纯净本振要求严苛的场景。四、多通道相参输出：阵列测试的激励基础相控阵天线测试与多通道接收机校准时，多路激励信号须保持确定的相位关系，且每通道幅度、频率、相位独立可配。KSW-SGM01单台最大支持四通道相参输出（选配），相位步进0.1°、调节范围360°，通道间隔离度不低于80dB，支持设备间级联同步以扩展通道数量；相位记忆功能可对输出相位多次重复配置，为多通道测试条件的精确定量复现提供工程保障。设备提供双通道44GHz、四通道44GHz、双通道67GHz等19寸上架机箱配置，满足不同通道密度需求。五、宽功率动态范围与模拟调制接收机灵敏度测试需要-120dBm量级的微弱信号，混频器驱动与放大器激励则需要20dBm以上功率。KSW-SGM01在10MHz至6GHz频段输出功率范围为-127dBm至24dBm，F50/F67选件为-127dBm至23dBm，功率设置分辨率0.01dBm；CW模式、ALC开启、-20dBm以上输出条件下，6GHz以内频段功率精度为±0.3dB（典型值）。模拟调制方面，幅度调制支持调制深度不低于90%、调制率DC至100kHz，30%调制深度下调制失真低于1.6%；频率调制调制率覆盖DC至1MHz，失真低于1%；脉冲调制开关比不低于80dB、最小脉冲宽度10ns、上升/下降时间小于10ns（典型值），覆盖广播通信、模拟对讲、脉冲系统测试与电磁兼容预扫描等应用。微波信号发生器的技术性能，由宽频覆盖、频谱纯度、功率链路与多通道相参四个维度共同界定。坤恒顺维KSW-SGM01以6kHz至67GHz的超宽频覆盖、选配opt_PR01后低至-147dBc/Hz的超低相位噪声、单机四通道相参输出与-127dBm至24dBm的宽功率动态范围，将四类能力集于一台设备，兼顾了微波频段测试对频谱纯度与多通道一致性的双重需求，为从基础器件测试到复杂系统验证的微波激励任务提供了均衡的解决方案。
