搞定多区域识别！晓网高适配 RFID 读卡模块 RF100Z 选型解析

       在物联网元器件选型工作中，多数工程师往往只关注模块读距、速率等显性参数，却容易忽略资料完整性、调试工具、技术配套等关键因素。而手册缺失、无封装库、无调试软件，往往会直接拖慢项目进度。针对多区域RFID识别项目，晓网RF100Z系列多通道UHF读卡模组凭借资料齐全、适配性强、开发门槛低的优势，成为工控、仓储、智能设备常用选型。本文从器件采购、方案落地、资料配套角度，全面梳理该模块选型要点。一、多通道UHF RFID模块基础定义       超高频多通道RFID模块是物联网感知层核心嵌入式器件，严格遵循ISO18000‑6C/EPC Gen2通用协议。模组内置多路天线切换电路，可外接多路天线，支持单通道固定识读、多路天线分时轮询两种工作模式。       具备远距离读取、大批量多标签盘存、多天线分区定位能力，设备厂商无需深耕射频调试，仅通过标准串口指令即可完成标签读写，广泛适配通道门、隧道机、智能柜、仓储分拣等整机设备开发。二、RF100Z系列产品规格分类晓网RF100Z系列覆盖全场景通道需求，型号划分清晰，选型无冗余：
[*]RF100Z‑2A：双通道版本
[*]RF100Z‑4A：四通道版本
[*]RF100Z‑8A：八通道版本

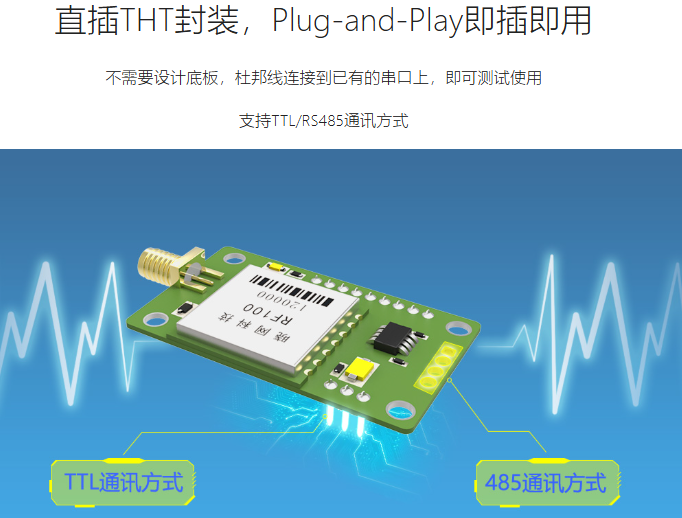

       全系列每个型号均提供TTL、RS485双硬件版本，采用THT直插封装，无需定制底板，杜邦线即可快速完成原型验证。原厂配套资料齐全，包含硬件原理图、PCB封装库、固件协议手册、RFID_Reader_GUI_V2.1调试上位机、CP2102串口驱动，极大降低前期评估与调试难度。三、核心选型参数为方便工程师快速选型，整理模块关键工况参数如下：
[*]供电电压：4.8‑5V
[*]射频功率：15‑26dBm 软件可调
[*]串口波特率：115200bps（固定）
[*]识别距离：8dBi天线空旷最大10米；45mm陶瓷天线读取9662白卡约2米
[*]多标签盘存速率：＞50张/秒
[*]启动响应时间：＜80ms
[*]工作温区：-40℃~+85℃工业宽温
[*]静态漏电流：关闭模式＜10μA，适配低功耗设备
硬件硬性禁忌（选型必看）：模块严禁天线悬空上电，极易烧毁射频电路；RS485版本无内置120Ω终端电阻，总线组网必须外接匹配电阻。配图：模块管脚定义图四、核心功能要点梳理1、精细化天线通道管理支持单通道固定识别、多天线自动轮询切换；天线切换周期200‑10000ms可自定义配置。开启应答上报模式后，模块可实时回传当前工作通道号，上位机可精准区分标签识别区域，实现空间分区定位；同时支持自定义切换次数，达标后自动停止盘存，适配自动化过货、流水线识别场景。2、双接口适配不同硬件方案TTL版本为3.3V电平三线简易接线，适合设备板内短距离通信；RS485版本支持设备地址配置，可实现多模块总线级联，满足厂区、仓储多点分布式采集需求，有效简化布线、节约主控串口资源。3、全标签存储区读写支持模块完整支持EPC、TID、USER、保留内存四大存储区读写，功能全面。开发者无需掌握射频底层技术，只需聚焦上层业务逻辑，大幅缩短整机研发、调试、落地周期。五、器件选型优劣势客观权衡✅ 选型优势
[*]THT直插封装，原型验证快速，无需开板；
[*]原厂全套资料、调试软件齐全，无资料断层；
[*]工业宽温+多级低功耗，适配恶劣工况与电池设备；
[*]支持RS485总线组网，适合大规模分布式项目；
[*]国产自研方案，技术支持响应快，支持定制化开发。
⚠️ 设计局限
[*]自动轮询模式下，标签随机读写存在小概率失败，业务层需增加重试逻辑；
[*]TTL为3.3V电平，对接5V单片机必须增加电平转换电路，不可直连。
六、适配整机与项目场景       该模块可用于开发固定式RFID读写器、通道门阅读器、智能档案柜、仓储分拣设备、产线工件识别整机，广泛适配仓储盘点、物流分拣、档案管理、产线追踪、智能货柜等场景。选型建议：根据项目识别点位数量，按需选择2A/4A/8A通道版本；根据布线距离、组网需求，选择TTL或RS485版本。小结       RFID模块选型不能只看读距参数，资料完整度、调试便利性、工业适配性才是项目稳定落地的关键。晓网RF100Z系列多通道UHF RFID模组，凭借完善的配套资源、成熟的硬件性能、灵活的组网能力，非常适合物联网设备厂商做产品评估、样机开发与批量量产落地。
