多天线 UHF RFID 组网踩坑频发？聊聊晓网 RF100Z-4A 通信设计与实战要点

       导语：工业物联网感知层建设如火如荼，不少做多分区识别的 RFID 项目，现场调试会遇到天线切换异常、总线通信不稳定、标称读距与现场不一致、存量设备对接困难等问题。纸面参数和实际工程表现往往存在差距。本文围绕晓网 RF100Z‑4A 四通道超高频 RFID 读卡模块，梳理硬件通信特性、组网注意事项，解析RF100Z‑4A 的优势卖点，供通信、硬件工程人员做选型参考。

参数项参数指标（来源官方手册 V1.03）
天线通道4 通道（U.FL 射频接口）
输出功率15‑26dBm 软件可调
供电4.8V‑5V
通讯接口TTL UART (3.3V)/RS485，波特率 115200bps
读卡距离10 米 @8dbi 天线（实验室空旷环境）
多标签读取速率＞50 张 / 秒
功耗峰值电流 300mA；深度睡眠 300uA；关闭电流＜10uA
温度工作‑40℃\+85℃；存储‑40℃\+105℃
尺寸55×54mm
启动时间＜80ms

📡话题一：多天线射频通道，通信调试最容易忽略哪些细节？面向多分区识别场景，天线通道的工作逻辑直接影响系统识别效果。晓网 RF100Z‑4A 配备 4 路 U.FL 射频接口，支持单天线固定、自动循环切换天线两种工作模式。
[*]天线切换时间 200‑10000ms 软件可配置；开启通道应答功能后，上位机收到标签数据的同时，可同步获取对应天线通道编号，便于区分标签所属识别区域；
[*]支持自定义天线切换总次数，计数完成自动停止盘存，可适配隧道机短时扫描业务。

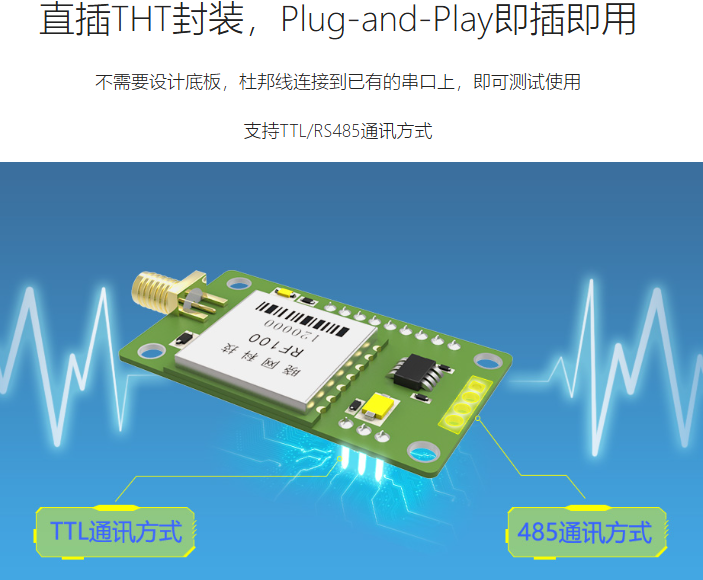

❗硬件天线物理接口顺序为ANT1、ANT2、ANT4、ANT3，并非顺序排列；射频接口严禁悬空，上电前必须接好天线，否则会造成射频器件损毁，很多调试故障都来源于接线疏忽。🔌话题二：两种硬件接口，怎么选才能保障总线通信稳定？模组分为 TTL（RF100Z‑4A）、RS485（RF100Z‑4A485）两个硬件版本，两种接口适用不同工程场景。
[*]TTL 3.3V 串口：适合板载本地短距离通信，多用于单机固定式读写设备。

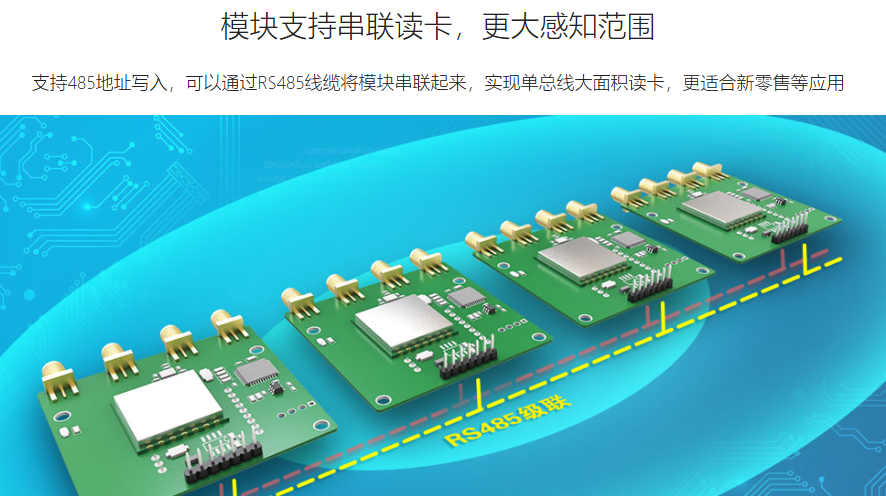

[*]RS485 总线接口：支持配置模块独立通讯地址，同一条 485 总线可挂载多块模组，实现厂区远距离多点部署。
射频输出功率15~26dBm 软件可调，工程调试可依据现场环境调整输出功率，降低跨区域误读风险；多标签读取速率＞50 张 / 秒，为实验室测试条件，实际受标签数量、Q 值、环境干扰影响会出现波动。⚙️话题三：功耗与环境适应性，对通信系统意味着什么？工业现场温湿度复杂，会直接影响射频与串口通信稳定性。
[*]‑40℃~+85℃宽温工作区间，模块可在此温度区间内正常工作，适配冷库、高温车间工况；
[*]深度睡眠功耗 300uA，关闭电流＜10uA，硬件层面支持电池供电设备方案，实际续航效果由整机系统共同决定。
原厂提供完整串口指令协议、PC 端 GUI 调试软件、硬件参考原理图；开发人员可通过标准串口指令，完成盘存、EPC、用户存储区读写，降低上层通信驱动的开发工作量。🧩话题四：存量业务系统，通信层面如何做兼容改造？不少老旧工业业务平台没有专用 RFID 私有协议接口，成为数字化改造的阻碍。
晓网 RF100Z‑4A 输出标准串口 EPC、TID 原始标签数据，不绑定专有上位平台。原有业务系统具备串口接收能力，即可直接对接；无串口的老设备，可外接串口转以太网模块转发标签数据，支持分阶段迭代升级，不需要全盘替换原有系统硬件。✍️论坛小结一套稳定的 RFID 识别系统，是射频硬件、总线组网、参数调试、上层业务系统的综合结果。晓网科技完成该模块硬件电路设计、上层固件与串口指令协议开发，可向设备开发者提供完整手册、原理图、指令示例，支持批量供货与原厂技术支持。该模组可作为仓储、通道门、隧道机等多区域识别项目的嵌入式硬件部件，项目实际效果需要结合现场环境实测验证。
