工业级ZigBee网关工程选型指南：晓网WGT四大输出接口场景解析

一、工程选型三大硬性评判标准一线工控工程师选型网关，必须满足工业环境适配、匹配差异化现场工况核心要求。市面上单一接口网关覆盖场景狭窄，晓网 WGT 系列共 5 款硬件，包含 WGT2408Z-R、WGT2422Z-R、WGT2422Z-W、WGT2422Z-E、WGT2422Z-4G；其中 WGT2408Z-R ZigBee 发射功率为 8dBm，剩余 4 款 WGT2422 平台机型统一 22dBm 大功率射频，分串口、Wi-Fi、以太网、4G 四类独立数据传输链路。全文所有电气、射频、温区、功耗参数均一一对应各型号原厂 PDF 手册，无篡改、无跨型号套用、无虚构指标。二、原厂精准硬件参数2.1 全系通用射频标准频段 2.380~2.500GHz，合计 25 通道（16 标准 + 9 抗干扰扩展频段）；cells-net 对等 Mesh 无中心组网，支持单播 / 广播、数据自动重传；无线速率 250K/500K/1Mbps 三档可调。2.2 各机型专属参数1. WGT2408Z-R（低功耗串口） 8dBm，500 米视距，-97dBm；DC6~24V，-40℃~+85℃，12V 功耗 32mA，ZigBee 转 RS232/485。2. WGT2422Z-R（大功率串口） 22dBm，2500 米视距，-106dBm；DC6~24V，-25℃~+75℃，接收 52mA / 发射 85mA。3. WGT2422Z-W（Wi-Fi 网关） 22dBm，2500 米视距，-106dBm；DC6~24V，-20℃~+80℃，整机最大 340mA，AP/STA 双热点。4. WGT2422Z-E（以太网网关） 22dBm，2500 米视距，-106dBm；DC6~24V，-40℃~+85℃，9V 功耗 0.54W，百兆网口带 2kV 浪涌防护。5. WGT2422Z-4G（4G 网关） 22dBm，2500 米视距，-106dBm；仅 DC12V 供电，-20℃~+55℃，待机 70mA、数传 70~340mA，蜂窝远程上云。说明：WGT2422 四款射频功率统一，但供电、温区、功耗独立，手册参数不可通用。三、四大传输链路网关：实拍 + 传输方式 + 适配工程精准对应3.1 WGT24XXZ-R 串口网关https://file1.elecfans.com/web3/M00/71/8D/wKgZO2p_4S6AEiYZAAAsxnrDb74133.png>传输逻辑：ZigBee 射频接收信号→后盖硬件拨码切换 RS232/485 电平→DB9 串口有线透明输出
工况适配：老旧 PLC、存量仪表无线改造专用，无需修改原有设备固件；室内短距离监测选用 8dBm WGT2408Z-R，大范围厂区远距离仪表对接选用 22dBm WGT2422Z-R；两台网关配对即可替代数百米屏蔽线缆，大幅降低布线施工周期与故障概率。3.2 WGT2422Z-W Wi-Fi 网关（固定 22dBm 大功率）传输逻辑：Mesh 网络汇总全域 ZigBee 采集数据→AP 热点 / STA 局域网双模式 Wi-Fi 输出
工况适配：小型厂房、楼宇临时监测调试工程，无需铺设网线，手机、笔记本可直连设备热点实时读取终端数据，压缩现场调试工时。3.3 WGT2422Z-E 以太网网关传输逻辑：远端 ZigBee 无线采集数据→百兆 RJ45 网口内网闭环传输

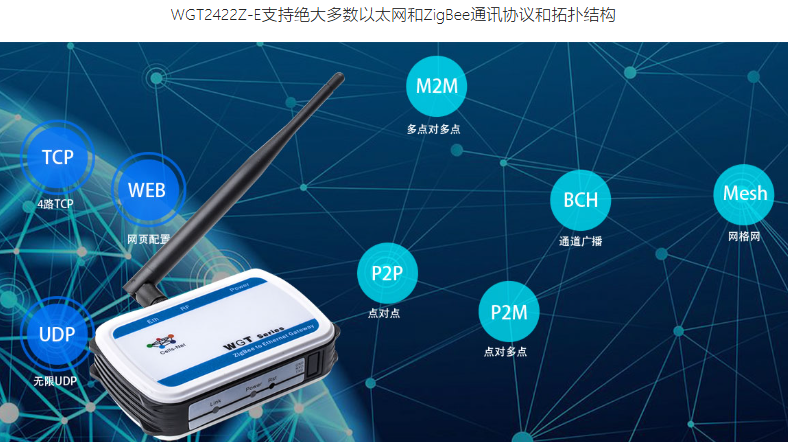

工况适配：标准化大型制造工厂，网口内置 2kV 浪涌保护，采集数据仅在内网流转、不上公网，可直接对接本地服务器、MES 生产系统，满足工厂生产数据保密管控需求。3.4 WGT2422Z-4G 全网通网关传输逻辑：远距离 Mesh ZigBee 采集数据→工业 4G 蜂窝模组远程上传云端监控平台
工况适配：河道管网、山区杆塔、分布式光伏等无厂区内网、无本地 Wi-Fi 的野外场景，无需搭建局域网络，实现全年无人值守远程数据回传；硬件仅支持 DC12V 供电，工作温区窄，仅适合温和野外环境。四、官方标准化工程配套实操能力4.1 主机模式原生通讯指令（手册标准帧格式）
[*]数据下发：AA+0xD1+目标地址+用户数据+0x55
[*]信道切换：AA+0xD2+通道号+速率码+0x55
[*]信号查询：AA+0xD3+目标地址+0x55
通过指令可远程切换抗干扰频段、读取节点 RSSI 信号强度，无需拆机到现场排查遮挡故障。
4.2 WltZigBeeCfg 可视化配置软件支持无线全网设备扫描、远程修改设备参数、在线固件升级；大批量厂区项目无需工程师长期驻场拆机调试。五、工程选型核心优势1. 功率分层选配：WGT2408Z-R 为 8dBm 室内低功耗机型，WGT2422 全系 22dBm 远距离机型，按需采购不浪费成本；2. 参数原厂可查：功率、温区、功耗等指标均有对应手册支撑，项目验收无分歧；3. 四类独立硬件：串口 / Wi-Fi / 以太网 / 4G 分开设计，省去转接配件，减少故障点；4. 分温区适配：Wi-Fi、4G 机型专属温度区间，车间、室内、野外均可稳定工作；5. Mesh 自动组网：新增设备自动入网，故障自动切换路由，扩容无需重构网络；6. 远程无线运维，大幅减少现场出差人工成本。
六、全文总结晓网 WGT 系列严格遵循原厂手册，仅 WGT2408Z-R 为 8dBm，其余 WGT2422 机型统一 22dBm，分四类独立传输硬件，供电、温区、功耗各型号不通用。覆盖老旧设备改造、现场调试、工厂内网、野外监测四大工控场景，凭借 Mesh 组网、免开发、多链路优势，全流程降低布线、运维成本，是可靠工业 ZigBee 标准化选型产品。
