工业物联网ZigBee无线模块选型解析——晓网ZW801与ZW802深度解析

一、ZigBee 技术基础：配网入网核心逻辑ZigBee多用于工业监测、智慧照明、仓储传感等物联网场景，配网入网就是终端、路由器节点扫描协调器信号，校验信息后接入 Mesh 网络的整套交互过程。完整入网分为四个阶段：协调器先开放入网权限并持续广播Beacon 信标帧，终端扫描全部 2.4 信道匹配对应PanID设备，双方校验AES 加密密钥完成身份核验，最后协调器分配两字节短地址，设备正式入网并参与路由转发，整套流程由模块底层协议自动运行，使用者只需通过配置软件简单设置网络参数，不用进行复杂二次开发。
[*]晓网 ZW801、ZW802 模块核心选型优势

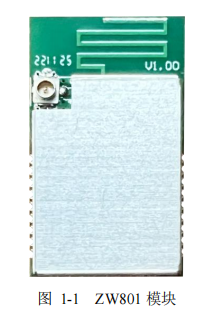

广州晓网 ZW801、ZW802 同属贴片式 ZigBee 数传模块，均采用小型邮票孔贴片封装，体积小巧适配各类小型传感设备 PCB。两款模块尺寸、射频功率、传输距离存在明显区分，除小巧封装外，在功耗、组网、抗干扰、硬件拓展、工业适应性上具备多重选型优势，以下为官方手册原生参数对比：
参数项ZW801ZW802行业通用普通 ZigBee 模块优势对比
发射功率最大 + 10dBm最大 + 20dBm功率可调范围 - 40~+20dBm，适配室内短距、户外远距离双场景，竞品功率固定不可调
视距传输距离500m@5dBi 天线2500m@5dBi 天线ZW802 远超常规 500 米级模块，满足厂区、道路长距离数据回传
功耗表现发送峰值 20mA，休眠＜4μA发送峰值 120mA，休眠＜8μA双型号均微安级休眠电流，电池设备续航可达 3~5 年，竞品休眠多在 20μA 以上
通信速率125Kbps~2Mbps 可调，串口最高 1.5Mbps125Kbps~2Mbps 可调，串口最高 1.5Mbps行业顶配 2Mbps 无线速率，串口波特率覆盖 1200~1.5Mbps，兼容各类 MCU 串口
频段通道2.4~2.52GHz，30 个通信通道2.4~2.52GHz，30 个通信通道除标准 16 个 ZigBee 通道，新增 14 个扩展信道，可规避 WiFi、蓝牙 2.4G 同频干扰
工作温区-40℃~+85℃，存储 - 40~+105℃-40℃~+85℃，存储 - 40~+105℃宽温工业级规格，普通民用模块仅 0~70℃，无法适应户外、低温车间
1. 分层功率选型，覆盖全场景需求ZW801 低功率版本主打室内密集传感场景，极低发射电流仅 20mA，适合电池供电的温湿度、门窗传感器；ZW802 大功率型号专为户外远距离监测设计，20dBm 发射功率搭配 5dBi 天线实现 2.5 公里视距传输，满足智能路灯、河道监测、厂区大范围组网需求。两款模块功率均可软件分级调节，近距离设备调低发射功率进一步省电，远距离拉满功率提升覆盖，灵活适配不同项目。2. 晓网自研低延时 Mesh 组网，网络自愈稳定市面通用 ZigBee 模块使用标准协议栈，多跳传输延迟高、多节点易卡顿。 晓网搭载自研对等 Mesh 路由协议，采用时空均衡算法，实现零组网延迟，设备故障可毫秒级切换路由；单网支持65536 网段、65536 节点，仓储、产线海量传感器同步在线稳定运行。 内置点对点透明传输、主从轮询两种模式，透明传输可直接替代有线串口，主从模式适配多设备采集，无需开发复杂通信协议。3. 多信道抗干扰设计，规避 2.4G 频谱冲突2.4G 频段同时存在 WiFi、蓝牙设备，极易造成无线丢包、入网失败。ZW801/ZW802 开放 25个通信通道，其中 12 个专用隔离信道与主流 WiFi 信道完全错开，工业现场路由器密集、智能家居多设备共存环境下，切换隔离信道即可大幅降低干扰；模块自带自动重传机制，数据传输失败后按自定义次数、间隔重试，保障数据完整性。4. 完整硬件外设集成，降低整机开发难度模块引出双路 AD、PWM、多路 GPIO、485 控制及运行 / 收发 / 故障三路指示灯，自带复位、休眠、恢复出厂专用引脚。搭建最小系统仅接 TX/RX 串口即可通讯，模拟采集、485 拓展无需额外芯片，简化 PCB 设计。配套 WltZigBeeCfg 可视化工具，可直观修改串口、射频、网络参数，支持全网设备远程检索，调试简单。5. 工业级宽温与标准化生产工艺两款模块均满足 - 40℃至 + 85℃宽温工作区间，北方户外、高温设备机房均可稳定运行；回流焊峰值温度规范 235~245℃，兼容标准 SMT 贴片产线，量产焊接无损坏风险；提供完整封装库、评估套件（含 3 块评估板、天线、驱动光盘），客户前期测试无需自行打板，快速验证方案。
三、ZigBee 入网失败标准化排查方案基于晓网 ZW 系列模块硬件与软件特性，入网失败可按供电→参数配置→射频信号→信道干扰四维度逐层排查：https://file1.elecfans.com/web3/M00/6C/A0/wKgZO2pgWV2AKve5AATG_vFbd5I951.png>
[*]供电与硬件故障排查
模块标准供电 1.8~3.6V，若电压低于 1.8V 会导致射频发射功率不足、无法扫描网络；测量 VCC 引脚电压，电池设备优先更换满电电源；检查 DEF 复位引脚是否误接地，短接 DEF 上电会恢复出厂，清空原有网络配置；确认天线安装，U.FL 型号未接天线会烧毁射频电路，内置 PCB 天线区域无金属遮挡（天线净空区需≥20mm）。
[*]网络参数一致性校验
入网失败最高发原因为 PanID、本机 / 目标地址、信道参数不匹配。打开 WltZigBeeCfg 软件，核对协调器与终端的网络号、无线信道、波特率完全一致；点对点模式需双向对应本机、目标短地址，主从模式主机目标地址匹配从机本机地址；配置密码默认 12345，修改后所有模块需同步更新密码。
[*]射频距离与功率调节
ZW801 室内有效距离 500 米，ZW802 视距 2500 米，墙体、金属遮挡会大幅缩短通讯距离，入网测试时将模块靠近协调器（1 米内）；远距离场景将发射功率调至最大值 + 20dBm，室内传感可降低功率减少干扰。
[*]信道干扰隔离处理
频谱内 WiFi、蓝牙信号过强会阻断 Beacon 信标扫描，在配置软件切换至 20/25/26 等 WiFi 隔离专用信道；关闭周边大功率 2.4G 设备后重新扫描网络；开启模块自动重试功能，提升干扰环境下入网成功率。
四、产品场景适配总结ZW801 低功耗模块适合智能家居传感器、便携检测设备、电池供电小型采集终端，依靠微安级休眠电流实现超长续航；ZW802 大功率远距离模块适配智慧路灯、厂区设备监测、河道环境采集、大型仓储定位等大范围户外项目。两款模块依托晓网自研 Mesh 协议、多信道抗干扰、完整外设拓展、工业级稳定性四大核心优势，对比市面通用 ZigBee 模块，大幅降低客户研发、量产、运维综合成本，是物联网无线数传的高性价比选型方案。
