电压放大器如何成为超声波检测的“精密听诊器”

　　超声波检测的原理，本质上是一个“发射-传播-接收-分析”的能量循环。其核心换能器（探头）内的压电晶片，具有奇妙的可逆特性：在交变电场作用下会产生高频机械振动，从而发射超声波（逆压电效应）；反之，当超声波返回使其振动时，又会产生微弱的电荷信号（正压电效应）。

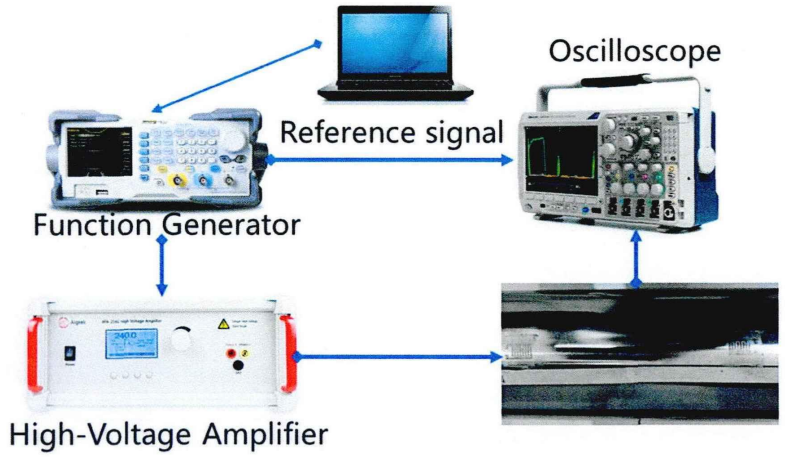

图：钢筋剥离损伤识别实验　　应用矩阵：电压放大器驱动的三大检测领域
　　1.工业无损检测：大国重器的“守护神”
　　这是电压放大器应用最广泛、最成熟的领域，其核心诉求是在严苛环境下实现高可靠性。
　　焊缝与铸件检测：在核电、化工压力容器的焊缝检测中，通常使用高阻尼、高电压的脉冲放大器，激励探头产生宽频带、短脉冲的超声波，以获取高分辨率的缺陷回波。
　　精密测厚与腐蚀监控：对于管道、储罐壁厚的长期在线监测，系统需要持续发射超声波。此时，高稳定度的连续波或脉冲波电压放大器至关重要，其输出的长期漂移必须极小，才能保证微米级厚度变化测量的准确性。
　　复合材料与先进制造：检测碳纤维复合材料的分层、孔隙，或增材制造件的内部未熔合缺陷，往往需要更复杂的波形（如线性扫频）和更高频率。这催生了宽带、可编程的任意波形高压放大器的应用，以便优化检测效果，提升信噪比。

图：用于结构健康检测的超声导波换能器与测试流程图　　2.医疗超声诊断：生命健康的“透视眼”
　　医疗超声对图像分辨率、穿透深度和安全性有着极致平衡的要求，电压放大器技术直接定义了设备的性能等级。
　　高端彩超与超声造影：为了实现更深的组织穿透和更细腻的微血管成像，现代高端彩色多普勒超声系统普遍采用多通道、高集成度的发射/接收专用芯片组。这些芯片内部集成了高性能的电压放大电路，能为上百个阵元通道提供独立、精确的延时与幅度控制，实现波束的电子聚焦与偏转。
　　3.科学前沿与微观世界探索
　　扫描超声显微镜：用于半导体芯片、高端封装内部结构的无损成像，工作频率较高。这要求驱动放大器具备超宽带宽和极快的压摆率，以产生和放大皮秒级的电脉冲。
　　非线性超声与材料表征：通过分析超声波与材料微缺陷相互作用产生的非线性谐波，可评估材料的早期疲劳或微观退化。这项技术依赖于能输出极高纯度单频正弦波的功率放大器，其自身的谐波失真必须远低于被测材料产生的非线性信号。

图：ATA-2000系列高压放大器指标参数　　从发现管道上一丝细微的裂纹，到医疗超声成像；从确保火箭发动机焊接的万无一失，到解析芯片内部纳米级的结构——电压放大器，这个将电能与声能精密转换的“翻译官”，正以其不断进化的性能，拓展着人类感知世界的深度与精度。它让无声的应力得以“倾诉”，让隐藏的缺陷无所遁形。
