是德频谱分析仪N9020A互调失真测量技巧

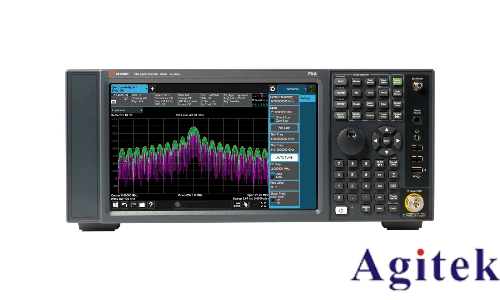

在无线通信系统、射频电路设计和信号传输测试中，互调失真（Intermodulation Distortion, IMD）是衡量系统非线性性能的重要指标。是德（Keysight）频谱分析仪N9020A（MXA系列）凭借其高性能、宽频率范围和灵活配置，成为互调失真测量的理想工具。本文将结合设备特点，从原理、操作步骤到实用技巧，全面解析N9020A在互调失真测量中的应用。一、互调失真测量原理与意义互调失真是指两个或多个频率信号通过非线性系统时，产生新的频率分量（如2f1-f2、3f1-2f2等），导致信号纯度下降。在通信系统中，互调产物可能落入接收机频段，造成干扰甚至信号阻塞。因此，准确测量互调失真有助于评估设备性能，优化系统设计，确保通信质量。N9020A通过频谱分析技术，捕获输入信号经过被测设备（DUT）后的频谱变化，识别互调产物并计算其强度。测量过程中，需关注三阶互调（IM3）、五阶互调（IM5）等关键指标，通常以dBc（相对于载波功率）表示。二、N9020A互调失真测量操作步骤1. 连接与校准连接信号源与DUT：使用高质量同轴电缆，确保连接头干净无损伤。信号源输出两路等幅信号（f1、f2），频率间隔需避开待测频段内的其他干扰。校准频谱仪：进入“Calibrate”菜单，选择“Full Cal”或“RF Path Cal”进行系统校准，确保测量精度。设置衰减器：根据信号强度调整输入衰减，避免频谱仪过载。通常参考电平比输入信号高5-10dB。2. 参数配置频率设置：选择“FREQ Channel”模式，设置中心频率（f1+f2）/2，跨度（SPAN）覆盖互调产物范围（如IM3位于2f1-f2和2f2-f1处）。分辨率带宽（RBW）与视频带宽（VBW）：RBW需足够窄以区分互调产物与噪声，通常设为30kHz；VBW可设为RBW的1/3-1/10，平滑曲线。扫描时间：根据信号特性调整，确保频谱稳定。对快速变化信号，启用“Auto Tune”功能自动优化设置。3. 测量与记录启用“Marker”功能，标记载波功率和互调产物功率。例如，设置Marker1和Marker2分别跟踪f1、f2，Marker3和Marker4跟踪IM3产物。计算互调失真：通过“Delta Marker”功能直接读取IM3与载波的功率差（dBc）。保存数据：利用“Save”功能保存频谱图及测量参数，便于后续分析。三、实用技巧与注意事项1. 硬件优化屏蔽与接地：对DUT及连接线进行屏蔽，避免外部电磁干扰。使用双层屏蔽同轴电缆，减少射频泄漏。噪声抑制：若DUT增益较高，优先将噪声源直接连接至DUT输入端；若为衰减器件，则将输出直接连至频谱仪，减少级联误差。选择低ENR噪声源：若测量低噪声设备，选用ENR=6dB的噪声源提升动态范围。2. 参数设置技巧动态范围扩展：启用“Pre-Amp”前置放大器提高灵敏度，但需注意其引入的噪声。时间门控：对时分信号，启用“Time-Gated”功能，仅分析有效时间段内的频谱，排除无效区干扰。平均次数：开启多次扫描平均（如20-50次），降低随机噪声影响，提高测量重复性。3. 误差分析与排除若测量结果波动大，检查连接器是否松动或氧化，尝试更换电缆。确认校准有效期，若超期需重新校准。避免频谱仪本底噪声影响：通过“Trace Subtraction”功能扣除仪器自身噪声。四、案例分析：IM3测量实战假设需测试某射频放大器的三阶互调失真，信号频率f1=2.4GHz、f2=2.401GHz，输入功率-10dBm。1. 配置步骤连接信号源双音输出至放大器输入端，频谱仪接放大器输出。设置N9020A中心频率2.4005GHz，SPAN=10MHz，RBW=30kHz，VBW=10kHz。启用Auto Tune，优化显示参数。2. 测量结果观察到IM3产物位于2.398GHz和2.402GHz，功率分别为-60dBm和-62dBm，载波功率为-10dBm。计算IM3=-50dBc（相对于单载波）。3. 优化调整发现IM3偏高，检查发现电缆屏蔽层接触不良。更换电缆并重新测量，IM3改善至-55dBc，符合设计指标。N9020A凭借其高精度、多功能性和灵活性，为互调失真测量提供了可靠方案。通过合理配置硬件、优化参数设置和采用实用技巧，可有效提升测量准确性。未来，随着通信系统复杂度增加，结合自动化测试软件（如Signal Studio）和远程控制功能，将进一步简化流程，实现高效、批量的互调失真测试。
