泰克示波器TBS2204B的FFT分析功能设置指南

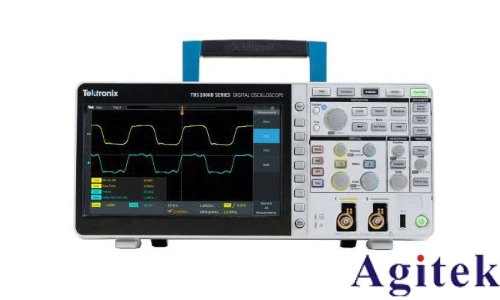

在电子测试与信号分析领域，快速傅里叶变换（FFT）是解析信号频域特性的核心工具。泰克示波器TBS2204B作为一款高性能4通道数字示波器，其内置的FFT分析功能可帮助用户深入探索信号的频谱分布、频率成分及谐波特性。本文将详细介绍如何设置TBS2204B的FFT功能，结合参数配置、操作步骤及实际应用案例，为工程师提供全面的使用指南。一、FFT分析功能概述TBS2204B的FFT功能基于数字信号处理技术，将时域波形转换为频域图谱。通过该功能，用户可直观获取信号的频率成分、幅度、相位等信息，尤其适用于分析复杂信号（如调制信号、噪声干扰）、电源纹波、电磁兼容性测试等场景。正确使用FFT功能需理解关键参数设置，如采样率、窗函数、分辨率带宽等，这些参数直接影响频谱分析的精度与准确性。二、操作步骤详解1. 连接与初始化设置确保示波器电源连接稳定，按下电源键启动设备。通过BNC探头将待测信号接入示波器输入通道（如CH1~CH4），确认连接牢固。调整垂直、水平参数初步观察时域波形：使用旋钮【VOLTS/DIV】调整垂直幅度，旋钮【SEC/DIV】设置时间刻度，确保信号完整显示在屏幕中央。2. 触发设置优化合理触发是稳定显示信号的关键。进入【Trigger】菜单，选择触发类型（默认边沿触发），设置触发电平（如50%信号幅值）、触发沿（上升/下降）及触发源（对应输入通道）。对于复杂信号，可启用脉宽触发或视频触发，避免因信号抖动导致频谱分析误差。3. 开启FFT功能在主界面点击【Acquire】菜单，选择【FFT】选项开启功能。此时屏幕将切换至频域显示模式，横轴为频率（Hz），纵轴为幅度（dB或线性刻度）。4. 核心参数配置窗函数选择：进入FFT设置界面，常见窗函数包括矩形窗、汉宁窗、布莱克曼窗等。矩形窗适用于瞬态信号分析，汉宁窗可减少频谱泄漏，布莱克曼窗适合窄带信号。根据实际信号特性选择窗函数，例如分析周期性信号时可选用汉宁窗。采样率与FFT点数：TBS2204B支持可变采样率（如2GS/s），但需注意采样率与存储深度的平衡。例如，单通道1M点存储深度下，采样率可能受限。若分析高频信号，需降低存储时间以提高采样率；低频信号则可选更大存储深度。FFT点数通常设为1024、2048或4096，点数越多，频谱分辨率越高但计算时间增加。分辨率带宽（RBW）：调整RBW可改变频谱分辨率。减小RBW可细化频率刻度，但可能导致显示延迟；增大RBW则提升响应速度，适用于快速变化的信号。5. 频谱显示与测量观察频谱图时，使用旋钮或触摸屏缩放频率轴，定位目标频率成分。启用【AutoMeasure】功能，自动标注峰值频率、幅度等参数。调用光标工具，通过移动光标测量任意频率点的幅度差或频率间隔。如需深入分析，可激活【Math】菜单中的频谱运算功能，如频域加法、减法或频谱密度计算。 三、高级应用与优化技巧1. 频谱泄漏与抑制：当信号频率与采样率不成整数倍关系时，可能产生频谱泄漏。通过选择合适窗函数（如汉宁窗）或调整采样时间窗口，可显著减少泄漏影响。2. 噪声与干扰分析：在电磁兼容测试中，利用TBS2204B的峰值检测模式，结合频谱缩放功能，快速定位干扰信号的频率点。例如，通过观察频谱中的尖峰，判断是否存在外部射频干扰或电源谐波。3. 多通道同步分析：当分析多路信号相关性时，需确保各通道的采样率与触发设置一致。启用【MultiView】模式，同时显示时域与频域波形，对比不同通道信号的频谱差异。四、实际应用案例1. 通信信号调制分析：对调频（FM）或调幅（AM）信号进行频谱分析时，通过设置窄带RBW，清晰解析载波频率与调制边带。例如，在无线通信测试中，确认信号频谱是否符合带宽规范。2. 电源纹波测量：分析开关电源输出电压的纹波成分时，选择较高的采样率与合适的窗函数，识别纹波的频率分布（如50Hz/60Hz基波及其谐波）。结合光标测量功能，量化纹波幅度是否符合设计要求。五、注意事项与常见误区避免频谱混叠：确保输入信号幅度不超过示波器量程，同时设置适当的垂直档位，防止信号过载导致频域失真。触发与采样同步：若触发设置不当，可能导致频谱显示混乱。例如，在测量脉冲信号时，需将触发类型切换为脉宽触发，并调整释抑时间以避免重复触发。存储深度权衡：增加存储深度可捕获更长时间信号，但会降低采样率。例如，4通道同时工作时，1M点存储深度仅能记录较短时间信号，需根据实际需求调整。泰克示波器TBS2204B的FFT分析功能为工程师提供了强大的频域分析工具。通过合理配置窗函数、采样率、触发参数，用户可高效解析复杂信号的频谱特性，助力电子系统设计、故障诊断与性能优化。在实际应用中，需结合信号类型灵活调整参数，并注意避免常见设置误区，方能充分发挥示波器的分析潜力。掌握上述操作步骤与技巧，将显著提升信号分析的准确性与效率，为工程实践提供可靠的数据支撑。
