VK1651数码管驱动控制器LED显示驱动芯片/2线串行接口

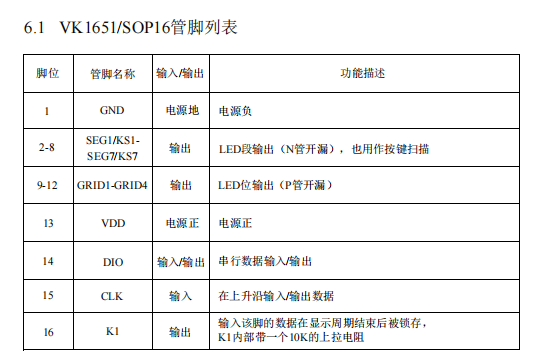

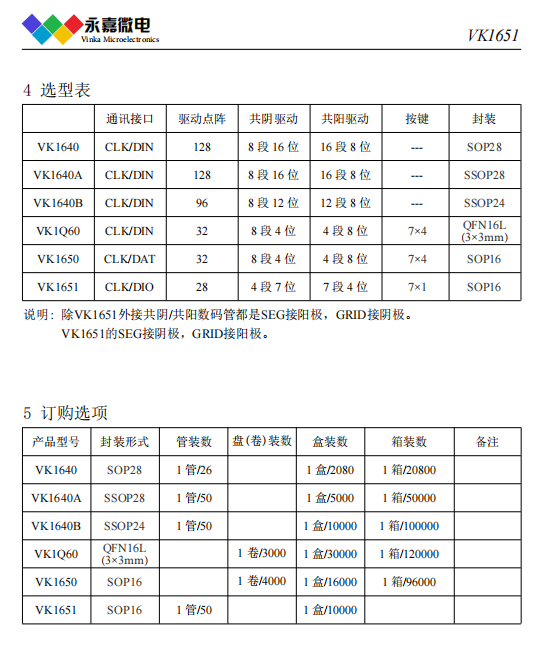

VK1651是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存 器、LED 驱动、键盘扫描等电路。SEG脚接LED阴极，GRID脚接LED阳极，可支持 7SEGx4GRID的点阵LED显示。最大支持7x1按键。本芯片性能优良，适用于电磁炉、微波 炉及小家电产品的显示屏驱动。采用SOP16、DIP16的封装形式。LJQ4932 产品品牌：永嘉微电/VINKA产品型号：VK1651封装形式：SOP16/DIP16特点• 工作电压 3.0-5.5V • 内置 RC振荡器 • 7个SEG脚，4个GRID脚 • SEG脚只能接LED阴极，GRID脚只能接LED阳极（共阳极） • 7x1矩阵按键 • 2线串行接口 • 8级整体亮度可调 • 内置显示RAM为8x4位 • 内置上电复位电路 • 封装 SOP16(150mil)(9.90m × 3.90mm PP=1.27mm) DIP16 (19.10mm x 6.35mm PP=2.54mm)VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28   VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT 静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16  VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT 静态电流/待机电流：＜0.1mA/---    按键：7*4   封装：QFN16VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO 静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
