LED数显驱动电路IC/高抗干扰数显驱动芯片/数码管驱动控制器VK1620 SOP20原厂FAE支持

产品型号：VK1620产品品牌：永嘉微电/VINKA封装形式：SOP20永嘉原厂，工程服务，技术支持！

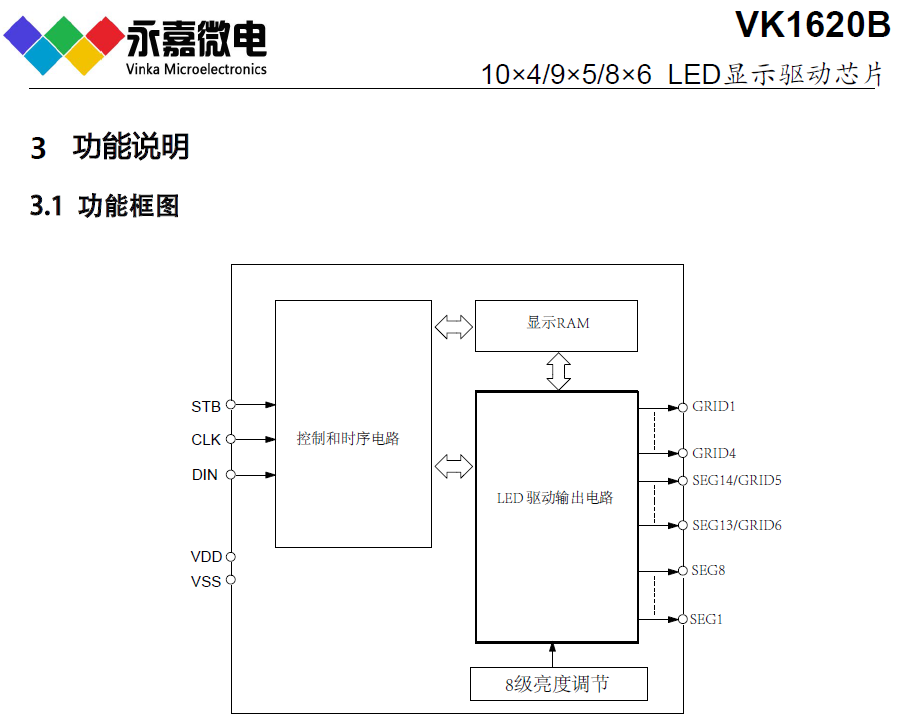

概述VK1620是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持10SEGx4GRID、9SEGx5GRID、8SEGx6GRID的点阵LED显示面板。适用于要求可靠、稳定和抗干扰能力强的产品。ZXY4168

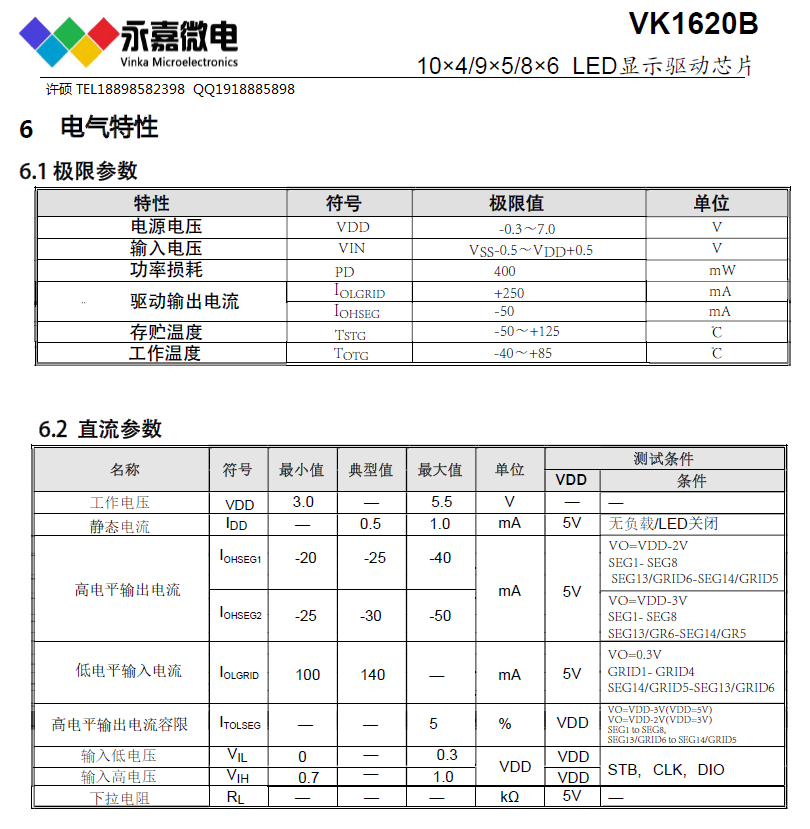

特点● 工作电压 3.0-5.5V● 内置 RC振荡器● 8个SEG脚，4个GRID脚，2个可配置SEG/GRID复用脚● SEG脚只能接LED阳极，GRID脚只能接LED阴极● 3线串行接口● 8级整体亮度可调● 内置显示RAM为12x8位● 内置上电复位电路● 抗干扰能力强● 封装SOP20(300mil)(12.80mm×7.50mm PP=1.27mm) LED控制器及驱动器系列芯片简介如下：内存映射的LED控制器及驱动器 VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动VK16D32AQ   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN24  恒流驱动VK16D33     3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28  恒流驱动VK16D33Q   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN32   恒流驱动VK16D33AA   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP28   恒流驱动VK16D33AQ   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN28   恒流驱动 VK16K33A   3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：SOP28   驱动电流大，适合高亮显示场合VK16K33AA  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：SSOP28   驱动电流大，适合高亮显示场合VK16K33AQ  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：QFN28   驱动电流大，适合高亮显示场合VK16K33B  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SOP24   驱动电流大，适合高亮显示场合VK16K33BA  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3   封装：SSOP24  驱动电流大，适合高亮显示场合VK16K33BQ  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3   封装：QFN24  驱动电流大，适合高亮显示场合VK16K33C   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：8*3    封装：SOP20   驱动电流大，适合高亮显示场合VK16K33CQ   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：8*3    封装：QFN20   驱动电流大，适合高亮显示场合 VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28   VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位     通讯接口：CLK/DIN   静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT    静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16  VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT    静态电流/待机电流：＜0.1mA/---     按键：7*4   封装：QFN16VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO    静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---    封装：SOP16/DIP16       抗干扰能力强 VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位     共阳驱动：7段5位；6段6位；5段7位；4段8位     通讯接口：CLK/STB/DIO     静态电流/待机电流：＜1mA/--         按键：5*1    封装：SOP18/DIP18       抗干扰能力强VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位   共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20         抗干扰能力强VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位   共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24      抗干扰能力强VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24         抗干扰能力强VK1668    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--      按键：10*2   封装：SOP24/SSOP24      抗干扰能力强VK1628    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP28          抗干扰能力强VK1S38A   3.0～5.5V   驱动点阵：64     共阴驱动：8段8位    共阳驱动：8段8位   通讯接口：CLK/STB/DIO   静态电流/待机电流：＜5mA/--         按键：8*3   封装：SSOP24          抗干扰能力强VK1638    3.0～5.5V   驱动点阵：80    共阴驱动：10段8位    共阳驱动：8段10位   通讯接口：CLK/STB/DIO   静态电流/待机电流：＜5mA/--         按键：8*3   封装：SOP28             抗干扰能力强VK1629    3.0～5.5V  驱动点阵：128  共阴驱动：16段8位   共阳驱动：8段16位   通讯接口：CLK/STB/DIN/DOUT   静态电流/待机电流：＜5mA/--  按键：8*4   封装：LQFP44(QFP44正方形)；   抗干扰能力强VK1629A   3.0～5.5V   驱动点阵：128     共阴驱动：16段8位    共阳驱动：8段16位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：---   封装：SOP32             抗干扰能力强VK1629B   3.0～5.5V   驱动点阵：112     共阴驱动：14段8位    共阳驱动：8段14位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*2   封装：SOP32             抗干扰能力强VK1629C   3.0～5.5V   驱动点阵：120     共阴驱动：15段8位    共阳驱动：8段15位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*1   封装：SOP32             抗干扰能力强VK1629D   3.0～5.5V   驱动点阵：96      共阴驱动：12段8位    共阳驱动：8段12位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*4   封装：SOP32             抗干扰能力强VK6932    3.0～5.5V   驱动点阵：128     共阴驱动：8段16位    共阳驱动：16段8位   通讯接口：CLK/STB/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP32           抗干扰能力强(永嘉微电/VINKA原厂--FAE技术支持，LCD驱动IC；LED驱动IC；触摸IC；LDO稳压IC；水位检测IC) 325077
