普源示波器DS80000带宽选择指南

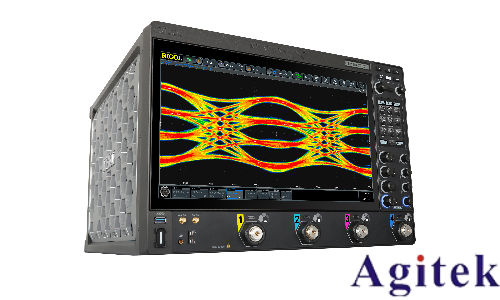

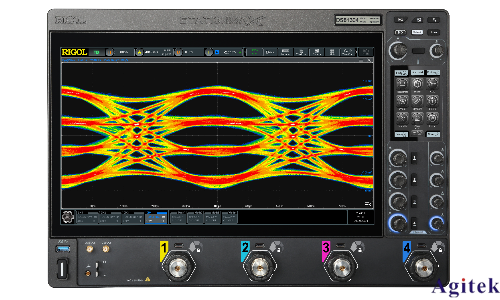

在高速信号测试领域，示波器的带宽选择是决定测量精度与效率的关键因素。普源DS80000系列示波器作为高性能测试仪器，其带宽配置直接影响对信号细节的捕捉能力。本文从信号特性分析、应用场景适配、参数关联优化三个维度，系统阐述快速选择示波器带宽的方法论，帮助用户在复杂测试场景中实现测量精度与成本效益的双向平衡。一、信号特性与带宽的底层逻辑映射示波器带宽的本质是频率响应能力，其选择需严格匹配被测信号的频率成分。DS80000系列示波器具备最高达10GHz的带宽配置，但盲目追求高带宽并非最优解，需从以下核心参数建立关联：1. 信号最高频率的3-5倍法则根据奈奎斯特采样定理，示波器带宽应至少覆盖信号最高频率的3-5倍。例如，若被测信号基频为1GHz，推荐选择3GHz以上带宽。但需注意，数字信号（如方波）包含丰富谐波，其有效带宽往往延伸至基频的10-15倍。此时应结合信号类型调整系数：正弦波：3倍基频方波/数字信号：10-15倍基频通信调制信号（如QAM）：按调制速率动态计算2. 信号边沿速率与带宽的动态关系快速上升沿（<1ns）蕴含高频分量，DS80000的S参数模型显示，当上升时间Tr=1ns时，-3dB截止频率fBW≈0.35/Tr，即需3.5GHz带宽。实际应用中可采用经验公式：```fBW ≥ (0.5～1) / Tr```例如，测试500ps上升沿信号时，建议选择1GHz以上带宽以确保波形完整性。3. 噪声抑制与带宽的动态平衡高带宽虽能捕捉细节，但会引入更多环境噪声。DS80000的噪声本底典型值为1mVrms@1GHz，当测量低幅值信号（如μV级）时，需通过降低带宽（配合低通滤波）提升信噪比。建议采用"阶梯测试法"：从1GHz逐步降低带宽观察波形变化，确定最佳信噪比区间。二、典型场景的带宽配置范式不同应用场景对带宽的需求存在显著差异，DS80000系列需结合测试目标进行针对性配置：1. 高速数字电路测试（USB3.2/CPCIe Gen5）此类信号速率超10Gbps，需激活DS80000的增强带宽模式（通过FPGA动态重构滤波器）。以PCIe 5.0为例，其符号率32GT/s对应基频16GHz，建议配置：硬件带宽：≥20GHz采样率：≥50GSa/s（满足奈奎斯特准则）触发模式：边沿+脉宽联合触发（捕捉异常时序）2. 射频前端调试（5G NR Sub-6GHz）针对载波频率2.6GHz的调制信号，需关注：矢量信号带宽（VBW）：设置≥3倍信道带宽（如30MHz）实时带宽（RBW）：根据EVM测试需求选择100kHz～3MHz抗混叠滤波器：启用前置LPF避免频谱折叠 3. 电源纹波测量（开关电源/DC-DC转换器）开关频率通常在几百kHz～2MHz，但高频纹波可达100MHz。此时应：固定带宽：1GHz耦合方式：AC耦合滤除直流分量触发源：选择电源控制信号实现同步捕获三、参数协同优化与智能决策现代示波器的智能化功能可辅助快速决策，DS80000系列提供多维优化路径：1. 自动带宽优化（ABW）功能通过AI算法实时分析信号频谱，动态调整硬件带宽。例如，在混合信号测试中，ABW能自动区分数字基频与模拟谐波，将带宽分配至关键频段，同时抑制无用噪声。2. 带宽-采样率-存储深度三角平衡根据香农采样定理，当设置5GHz带宽时，需确保采样率≥10GSa/s（避免混叠）。但高采样率会压缩存储深度，此时可采用分段存储模式：先宽频捕获，再缩放分析局部细节。3. 探头匹配与系统带宽校准示波器探头（如Rigol RP1000）本身具有带宽限制（典型1GHz），当使用有源探头时，需通过DS80000的探头补偿功能进行频响校准。校准后系统总带宽可按以下公式估算：```fSYS = fSCOPE × fPROBE / √(fSCOPE² + fPROBE²)```四、成本效益与长期规划高带宽示波器（如DS80000 20GHz型号）价格可达数十万元，需从全生命周期考量：租赁与共享方案：针对短期高频测试需求，采用设备租赁降低初期投入模块化升级路径：选择支持带宽升级的主机，通过软件激活未来需求二手市场评估：关注认证二手设备市场，获取性价比较高的中端带宽型号（如8GHz）结语普源DS80000示波器的带宽选择是系统工程，需综合信号特性、测试指标、成本约束与长期需求进行动态决策。通过建立"信号分析-场景适配-参数优化"的三阶决策模型，结合智能工具与经验法则，用户可快速锁定最优带宽配置，在确保测量精度的同时实现资源效率最大化。未来随着半导体工艺演进至3nm节点，更高带宽示波器的应用将愈发重要，持续关注技术迭代与测试方法论创新，方能始终立于测试技术前沿。
