PCIEBPMCx4板卡
2025年05月06日 16:17 发布者：tjthkj

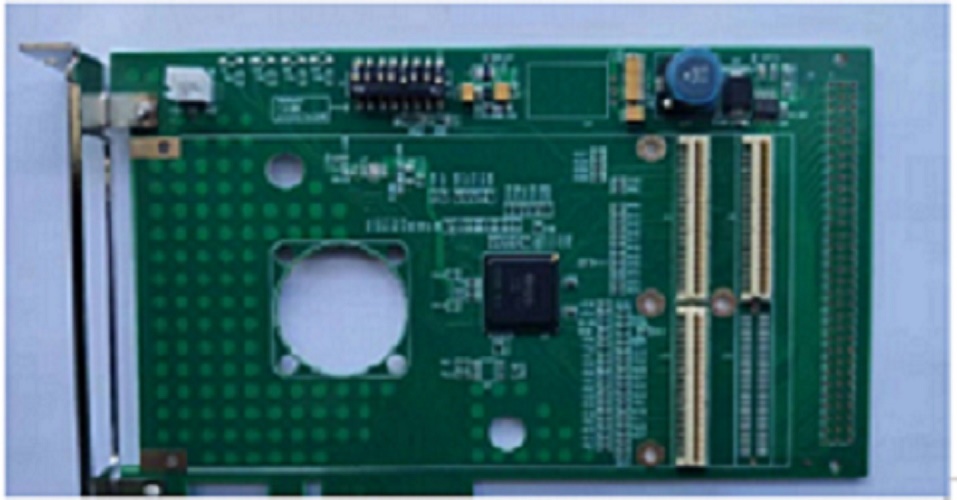

PCIEBPMCx4板卡技术规格核心功能[*]接口转换：支持将标准PMC模块安装于PCIE x4插槽的PC机，默认工作在PCIe x4 V2.0模式，通过板载PCIE-to-PCI桥实现协议转换16
[*]兼容性：
[*]支持32/64位PCI/PCI-X总线，时钟频率覆盖25MHz至133MHz
[*]可适配PCIE x4/x8/x16插槽，物理占用4HP槽位
[*]即插即用：透明传输设计，PMC子卡安装后无需驱动修改或寄存器操作
硬件设计
[*]电源管理：
[*]由PXI槽提供12V输入，板载12V转5V电路为PMC模块供电
[*]VIO电平默认配置为3.3V，支持拨码开关调整
[*]物理特性：
[*]3U尺寸（4HP槽位），采用多层FR4 PCB板，板厚1.6mm
[*]PCIe金手指为x4接口，J2部分引脚（58/60/64）默认断开
应用场景
[*]工业领域：适用于过程控制、医疗设备、交通系统等场景的I/O扩展
[*]特殊配置：
[*]拨码开关出厂设置为1/4 ON以优化信号完整性
[*]IDSEL信号连接至PMC接口的AD16引脚
扩展与兼容性
[*]插槽适配：支持向上兼容（如x4卡插入x16插槽），但带宽受物理接口限制
[*]替代方案：类似产品如TPCE260转接卡，支持PCIe 1.1协议与1000Mbps传输速率
[*]
[*]
