立体24位低功率多路直接声音采集编码器-CJC6808

2024年10月29日 09:47    发布者:liao775a

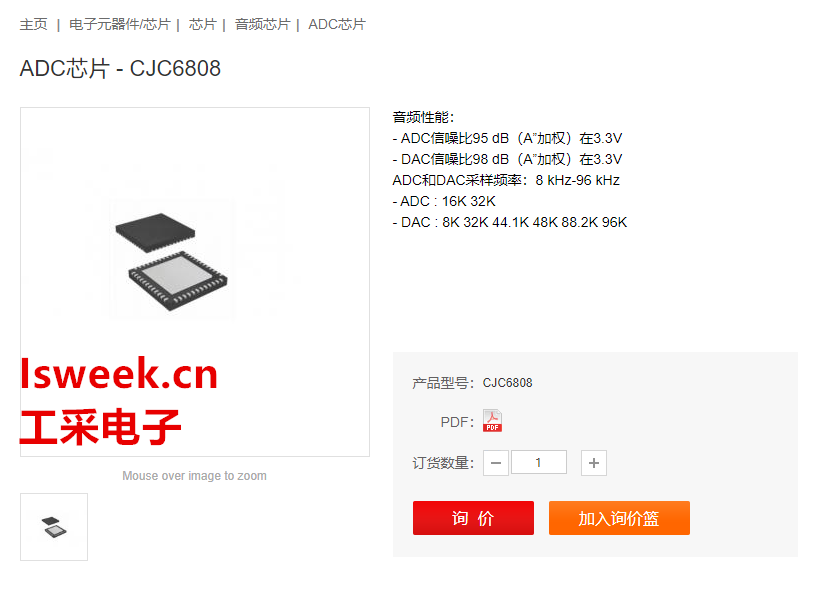

由工采网代理的ADC芯片 - CJC6808是一个专门为便携式音频产品设计的低功率音频编解码器。采用QFN48封装;它的特点,性能和低功耗,使它成为理想的音乐播放器和音乐信号接受者。其工作电压模3.0V~3.6V数1.7V~3.6V。支持从16-32位的数字音频输入字长和从8kHz到96kHz的采样率。线路电平输出还提供了防重击静音和电源上/下降电路。该编解码器包括6条线和麦克风输入,从车载DAC的线输出,一个晶体振荡器,可配置的数字音频接口和2线或3线MPU控制接口的选择。它完全兼容,是一系列行业标准微处理器、控制器和dsp的理想合作伙伴。CJC6808包括6个adc和2个dac以及静音功能、可编程线电平音量控制和适用于电子麦克风的偏置电压输出;立体声24位多位西格玛增量adc和dac用于过采样数字插值和抽取滤波器。CJC6808还包括一个PLL,可以产生11.2896MHZ的时钟。这样只需要12.288 mhz的晶体,不需要更换晶体。当音乐响起时,一个sar adc也会被放入来唤醒芯片。该设备通过2线或3线串行接口进行控制。该界面提供了访问所有功能,包括音量控制,静音,去强调和广泛的电源管理设施。ESD敏感设备。该设备采用CMOS工艺制造。因此,它通常容易受到过大的静态电压的损害。在处理和储存该设备时,必须采取适当的ESD预防措施。主要特点:◆音频性能:- ADC信噪比95 dB(A”加权)在3.3V- DAC信噪比98 dB(A”加权)在3.3V◆ADC和DAC采样频率:8 kHz-96 kHz- ADC : 16K 32K- DAC : 8K 32K 44.1K 48K 88.2K 96K◆可选择的ADC高通滤波器◆可编程ALC /噪声门◆2线或3线MPU串行控制接口◆可编程的音频数据接口模式- I2S,左,右,这是正确的- 16/20/24/32 bit Word DAC长度-主手或从手时钟模式- ADC的级联TDM接口◆传声器差分输入在国产音频ADC芯片领域,武汉光华芯生产的国产ADC芯片便是其中的佼佼者。了解更多关于武汉光华芯国产音频ADC芯片的技术应用,请联系133 9280 5792(微信同号)
