H6911 升压恒流芯片2.6-40V升60V72V100V150V10A方案 大电流 0.1%深度调光

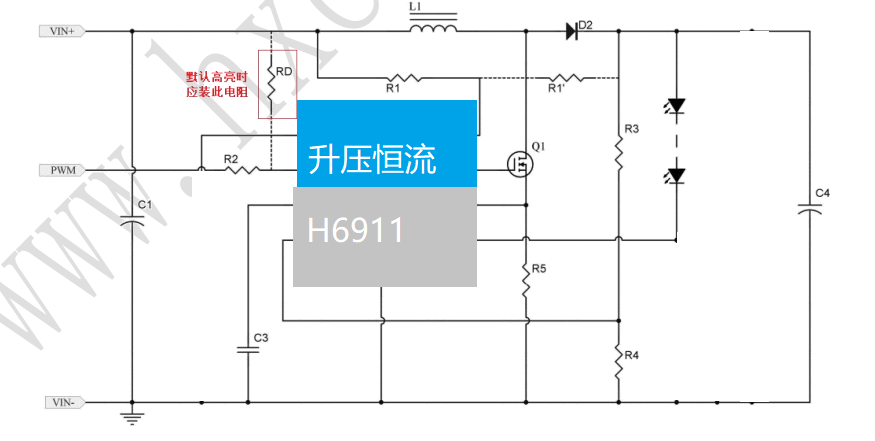

一种能够将2.6-40V的输入电压升高至60V、72V、100V或150V，并提供10A恒定电流的升压恒流芯片方案，同时实现0.1%深度调光功能，是一个相对复杂的设计任务。下面是一个大致的设计方案概述：1. 选择合适的升压转换器拓扑：升压转换器（Boost Converter）是实现低压到高压转换的关键部分。对于大电流应用，可以选择多相并联的Boost转换器或使用更高效的拓扑，如电荷泵（Charge Pump）或DC-DC转换器。2. 恒流控制：为了实现恒流输出，需要在转换器中添加恒流控制环路。这通常涉及到检测输出电压或电流，并根据反馈信号调整转换器的工作状态。3. 深度调光功能：深度调光功能通常通过调整转换器的占空比或频率来实现。为了实现0.1%的调光精度，需要设计高精度的调光控制环路，并使用高分辨率的调光控制信号。4. 效率和热管理：对于大电流应用，效率和热管理是非常重要的。需要确保转换器在高效率下运行，并考虑使用散热片、风扇或其他热管理手段来防止芯片过热。5. 保护功能：为了实现系统的可靠性，需要添加过压、过流、过温等保护功能，以防止芯片在异常条件下损坏。H6911 升压恒流芯片2.6-40V升60V72V100V150V10A方案 大电流 0.1%深度调光产品描述H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6-40V输入电压范围的LED恒流照明领域。H6911可以实现高精度的恒流效果，输出电流恒流精度≤±3％，电压工作范围为2.6-40V, 可以轻松满足锂电池及中低压的应用需求，输出耐压仅由MOS耐压决定。PWM调光支持高辉应用，支持1K以上的PWM调光频率，分辨率超过1000:1,芯片设计数转模调制功能，调光全程无频闪。当PWM拉低到GND超过40ms芯片自动进入休眠模式以降低功耗，此时待机电流<2uA，当PWM端口拉高以后芯片重新启动。PWM管脚不能悬空，不使用PWM调光应用时应接入高电平保证开机正常工作状态。VDD端口可以为外围的PWM控制芯片供电。芯片的输出电流通过IF端口电阻来设定。支持过温降电流和输出过压保护。H6911采用ESOP-8封装。 产品特征l 启动电压 2.5Vl 工作电压范围 2.6-40Vl 内置 40V的LDO供电l 超低待机功耗 <2uAl 转换效率>95%l 固定开关频率l 芯片恒流精度≤±3％l 支持PWM方波信号调光l 支持调光频率超过 32Kl 数转模功能调光无频闪l 调光深度可达0.1%l 支持软启动l 支持输出OVP过压保护l 支持过热降电流保护功能典型应用l 户外照明应用l 智能调光照明l 锂电池供电照明l 低压商业照明l 太阳能照明l 补光灯应用电路原理图
