同步整流芯片 支持12V降5V 24V降5V 24V降12V 降压芯片 H4122

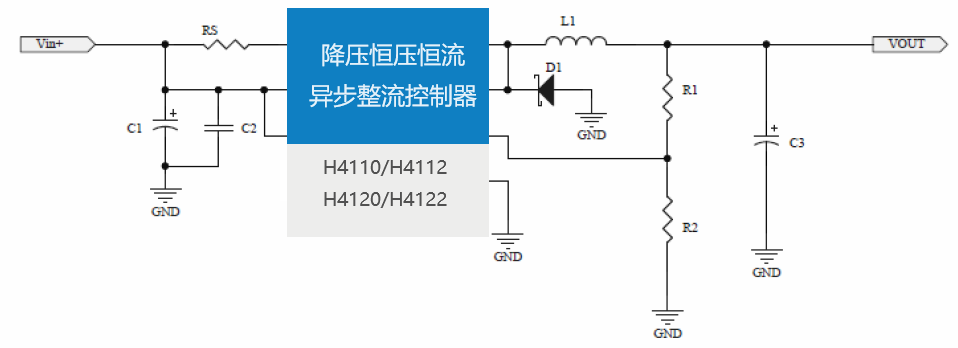

惠海H4122降压恒压芯片的工作原理：主要是通过内部电路和算法来控制和调节输出电压，使其保持恒定。输入电压：芯片接收一个较高的输入电压，如12V、24V或36V。开关电源转换器：芯片内部通常包含一个或多个开关电源转换器，它们将输入电压转换为所需的输出电压。开关电源转换器通过快速切换开关晶体管的开关状态，在输入和输出之间建立能量转换。反馈环路：为了维持恒定的输出电压，芯片包含一个反馈环路。这个环路会监测输出电压，并将其与内部参考电压进行比较。如果输出电压偏离了参考电压，反馈环路会调整开关晶体管的开关时间（占空比），从而调整输出电压。PWM/PFM控制：芯片通过调节PWM（脉宽调制）或PFM（脉冲频率调制）信号来控制开关晶体管的开关时间。PWM通过调整脉冲宽度来改变占空比，而PFM则通过改变开关频率来实现电压调节。输出电压：经过反馈环路和PWM/PFM控制的调整，输出电压被精确控制在所需的范围内，如5V或12V。过流和过热保护：为了保障系统的稳定性和安全性，降压恒压芯片通常还具备过流和过热保护功能。当电流过大或芯片温度过高时，芯片会自动关闭或降低输出电压，以防止损坏。 惠海 同步整流芯片 支持12V降5V 24V降5V 24V降12V 降压芯片 H4122。 产品描述H4122是一种内置40V耐压MOS，并且能够实现精确恒压以及恒流的异步降压型 DC-DC 转换器； 支持 4A 持续输出电流,输出电压可调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 24V 的稳定电压 。H4122 具有优秀的恒压/恒流(CC/CV)特性。H4122 采用高端电流模式的环路控制原理，实现了快速的动态响应。H4122 工作开关频率为 170kHz，具有良好的 EMI 特性。H4122 不仅可实现降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。H4122采用ESOP-8 封装，芯片底部设计有功率散热焊盘与SW管脚连接，可以有效的帮助芯片散热。产品特征l 内置40V MOSl 输入范围5V-36Vl 可支持4A持续输出电流l 可支持100%占空比l 输出电压电流可设（2.5V-24V）l 恒流精度 ±8%l 恒压精度 ±3% 170KHz固定开关频率l 短路保护(SCP)，过热保护（OTP），欠压保护（UVLO）l 高端电流检测输入端采样l 输入端采样相对输出端采样，重载时电流检测电阻功耗更低，整体效率更高；l EN使能控制典型应用l 汽车充电器l 照明灯l 便携式设备供电电源l 电池充电器应用电路原理图
