VK16D33/SOP28 LED显示屏驱动/数码管显示芯片

2023年11月30日 15:04    发布者:Q3618885898
产品品牌:永嘉微电/VINKA产品型号:VK16D33封装形式:SOP28 概述VK16D33是一种恒流数码管或点阵LED驱动控制专用芯片,内部集成有数据锁存器、LED恒流驱动模块等电路。可以通过寄存器配置,调节扫描的位数,从而获得更大的单点驱动电流。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极,GRID脚接LED阴极,可支持8SEGx1GRID到8SEGx16GRID的点阵LED显示面板。采用SOP28的封装形式,适用于小型LED显示屏驱动。相较于传统的 LED 显示面板驱动芯片,当点亮的 LED 数量变化或者输入电压变化时,单颗 LED 电流会发生变化,从而会影响显示亮度;而采用了恒流设计,当显示模式配置好后,每颗 LED 的电流就恒定不变,不会因点亮的 LED 数量变化和输入电压变化而产生波动。ZTT2261

特点
•工作电压 3.0-5.5V
•内置 RC振荡器
•8个SEG脚,16个GRID脚(显示位数可调1到16位)
•SEG脚只能接LED阳极,GRID脚只能接LED阴极
•I2C通讯接口
•16级整体亮度可调(SEG恒流设置16级)
•内置显示RAM为8x16位
•内置上电复位电路
•输出恒流
•驱动电流大,适合高亮显示场合
•封装

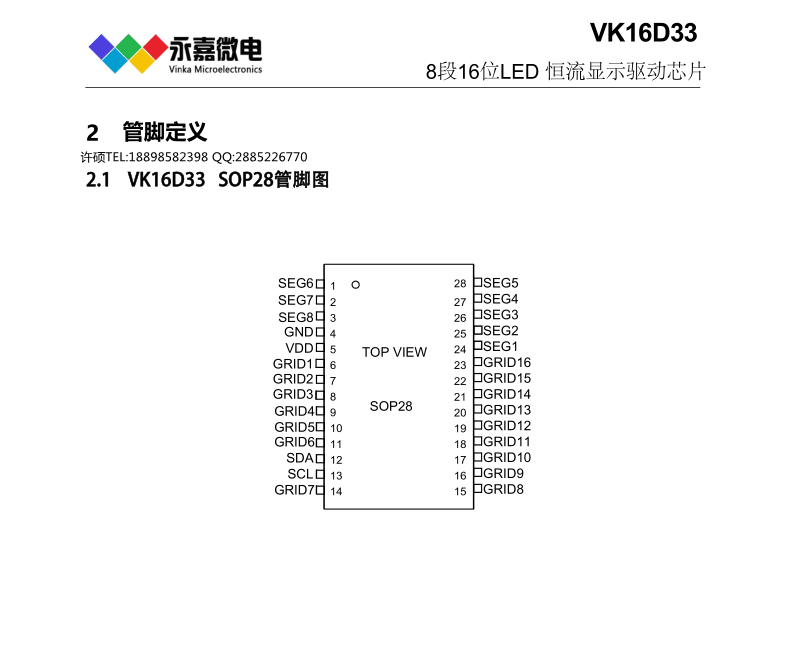

SOP28(300mil)(18.0mmx 7.5mm PP=1.27mm)内存映射的LED控制器及驱动器    VK16D32   3.0~5.5V  驱动点阵:96    共阴驱动:8段12位   共阳驱动:---   通讯接口:SCL/SDA   静态电流/待机电流:<1mA<10μA   按键:---   封装:SSOP24  恒流驱动VK16D33   3.0~5.5V  驱动点阵:128   共阴驱动:8段16位   共阳驱动:---   通讯接口:SCL/SDA   静态电流/待机电流:<1mA<10μA   按键:---   封装:SOP28   恒流驱动
———————————————————————————————————————————————————VK16K33A   3.0~5.5V   驱动点阵:128  共阴驱动:16段8位; 共阳驱动:8段16位    通讯接口:SCL/SDA   静态电流/待机电流:typ.1mA/1μA   按键:13*3    封装:SOP28    驱动电流大,适合高亮显示场合VK16K33AA  3.0~5.5V   驱动点阵:128  共阴驱动:16段8位; 共阳驱动:8段16位    通讯接口:SCL/SDA   静态电流/待机电流:typ.1mA/1μA   按键:13*3    封装:SSOP28  驱动电流大,适合高亮显示场合VK16K33B  3.0~5.5V   驱动点阵:96    共阴驱动:12段8位; 共阳驱动:8段12位    通讯接口:SCL/SDA   静态电流/待机电流:typ.1mA/1μA   按键:10*3    封装:SOP24  驱动电流大,适合高亮显示场合VK16K33BA  3.0~5.5V   驱动点阵:96    共阴驱动:12段8位; 共阳驱动:8段12位    通讯接口:SCL/SDA   静态电流/待机电流:typ.1mA/1μA   按键:10*3    封装:SSOP24 驱动电流大,适合高亮显示场合VK16K33C   3.0~5.5V   驱动点阵:64    共阴驱动:8段8位;  共阳驱动:8段8位     通讯接口:SCL/SDA   静态电流/待机电流:typ.1mA/1μA   按键:8*3     封装:SOP20  驱动电流大,适合高亮显示场合——————————————————————————————————————————————————VK1640    3.0~5.5V   驱动点阵:128   共阴驱动:8段16位   共阳驱动:16段8位      通讯接口:CLK/DIN 静态电流/待机电流:<0.1mA/--       按键:---   封装:SOP28   VK1640A   3.0~5.5V   驱动点阵:128   共阴驱动:8段16位   共阳驱动:16段8位      通讯接口:CLK/DIN 静态电流/待机电流:<0.1mA/--       按键:---   封装:SSOP28VK1640B   3.0~5.5V   驱动点阵:96    共阴驱动:8段12位   共阳驱动:12段8位      通讯接口:CLK/DIN 静态电流/待机电流:<0.1mA/--       按键:---   封装:SSOP24VK1650    3.0~5.5V   驱动点阵:32    共阴驱动:8段4位   共阳驱动:4段8位        通讯接口:CLK/DAT 静态电流/待机电流:typ.0.3mA/50μA   按键:7*4   封装:SOP16/DIP16  VK1Q60    3.0~5.5V   驱动点阵:32    共阴驱动:8段4位   共阳驱动:4段8位       通讯接口:CLK/DAT 静态电流/待机电流:<0.1mA/---    按键:7*4   封装:QFN16VK1651    3.0~5.5V   驱动点阵:28    共阴驱动:4段7位   共阳驱动:7段4位        通讯接口:CLK/DIO 静态电流/待机电流:<5mA/--         按键:7*1   封装:SOP16/DIP16
——————————————————————————————————————————————————VK1637    3.0~5.5V   驱动点阵:48    共阴驱动:6段8位   共阳驱动:8段6位        通讯接口:CLK/DIO 静态电流/待机电流:--/--            按键:8*2   封装:SOP20/DIP20               VK1616    3.0~5.5V   驱动点阵:28    共阴驱动:7段4位   共阳驱动:4段7位        通讯接口:CLK/STB/DIO静态电流/待机电流:<1mA/--         按键:---   封装:SOP16/DIP16       抗干扰能力强 VK1618    3.0~5.5V   驱动点阵:35/36/35/32    共阴驱动:5段7位;6段6位;7段5位;8段4位   共阳驱动:7段5位;6段6位;5段7位;4段8位         通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:5*1   封装:SOP18/DIP18       抗干扰能力强VK1620B   3.0~5.5V   驱动点阵:48/45/40      共阴驱动:8段6位;9段5位;10段4位   共阳驱动:6段8位;5段9位;4段10位                 通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:---   封装:SOP20             抗干扰能力强VK1624    3.0~5.5V   驱动点阵:77/72/65/56   共阴驱动:11段7位;12段6位;13段5位;14段4位   共阳驱动:7段11位;6段12位;5段13位;4段14        通讯接口:CLK/STB/DIO静态电流/待机电流:<1mA/--         按键:---   封装:SOP24/DIP24       抗干扰能力强VK1S68C   3.0~5.5V   驱动点阵:70/66/60/52   共阴驱动:10段7位;11段6位;12段5位;13段4位  共阳驱动:7段10位;6段11位;5段12位;4段13位     通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:10*2  封装:SSOP24            抗干扰能力强VK1Q68D   3.0~5.5V   驱动点阵:70/66/60/52   共阴驱动:10段7位;11段6位;12段5位;13段4位  共阳驱动:7段10位;6段11位;5段12位;4段13位     通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:10*2  封装:QFN24             抗干扰能力强VK1668    3.0~5.5V   驱动点阵:70/66/60/52   共阴驱动:10段7位;11段6位;12段5位;13段4位  共阳驱动:7段10位;6段11位;5段12位;4段13位     通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:10*2  封装:SOP24/SSOP24      抗干扰能力强VK1628    3.0~5.5V   驱动点阵:70/66/60/52   共阴驱动:10段7位;11段6位;12段5位;13段4位  共阳驱动:7段10位;6段11位;5段12位;4段13位     通讯接口:CLK/STB/DIO 静态电流/待机电流:<1mA/--         按键:10*2  封装:SOP28             抗干扰能力强VK1S38A   3.0~5.5V   驱动点阵:64     共阴驱动:8段8位    共阳驱动:8段8位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:8*3   封装:SSOP24            抗干扰能力强VK1638    3.0~5.5V   驱动点阵:80     共阴驱动:10段8位    共阳驱动:8段10位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:8*3   封装:SOP28             抗干扰能力强VK1629    3.0~5.5V  驱动点阵:128  共阴驱动:16段8位   共阳驱动:8段16位   通讯接口:CLK/STB/DIN/DOUT静态电流/待机电流:<5mA/-- 按键:8*4   封装:LQFP44(QFP44正方形);   抗干扰能力强VK1629A   3.0~5.5V   驱动点阵:128     共阴驱动:16段8位    共阳驱动:8段16位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:---   封装:SOP32             抗干扰能力强VK1629B   3.0~5.5V   驱动点阵:112     共阴驱动:14段8位    共阳驱动:8段14位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:8*2   封装:SOP32             抗干扰能力强VK1629C   3.0~5.5V   驱动点阵:120     共阴驱动:15段8位    共阳驱动:8段15位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:8*1   封装:SOP32             抗干扰能力强VK1629D   3.0~5.5V   驱动点阵:96      共阴驱动:12段8位    共阳驱动:8段12位   通讯接口:CLK/STB/DIO 静态电流/待机电流:<5mA/--         按键:8*4   封装:SOP32             抗干扰能力强VK6932    3.0~5.5V   驱动点阵:128     共阴驱动:8段16位   共阳驱动:16段8位   通讯接口:CLK/STB/DIN 静态电流/待机电流:<0.1mA/--       按键:---   封装:SOP32             抗干扰能力强(永嘉微电/VINKA原厂-FAE技术支持,主营LCD驱动IC; LED驱动IC; 触摸IC; LDO稳压IC; 水位检测IC)LED驱动、LED屏驱动、数显驱动IC、LED芯片、LED驱动器、数码管显示驱动、LED显示驱动、LED数显驱动原厂、LED数显驱动芯片、LED驱动IC、点阵LED显示驱动、LED屏驱动IC、数显驱动芯片、数码管芯片、数码管驱动、数显屏驱动、数显IC、数显芯片、数显驱动、LED数显IC、数显驱动原厂、LED屏驱动芯片、LED数显驱动IC、LED数显驱动IC、LED驱动电路、数显LED屏驱动、LED数显屏驱动、LED显示屏驱动、LED数码管驱动、数显LED驱动、LED数显驱动、数码管显示IC、数码管显示芯片、数码管驱动芯片、LED显示驱动芯片、显示数码管驱动、LED控制电路、数显LED驱动芯片、数显LED驱动IC、LED驱动芯片、数码管显示屏驱动、数码管驱动原厂、LED驱动厂家、LED驱动原厂、LED数码驱动、LED数码屏驱动、LED数显芯片、数码管驱动IC、显示LED驱动、数码管LED驱动、LED显示IC、点阵数显驱动、点阵数码管驱动、点阵LED驱动、点阵数显驱动芯片、点阵数显驱动IC、点阵LED驱动芯片、点阵LED驱动IC、LED数显原厂、点阵数码管显示芯片、数码管驱动厂家、数显LED原厂
