功率放大器应用|聚焦超声换能器如何帮助超声医疗领域持续变革？

不论是医院中的成像检测设备还是某些疾病的治疗方案，随处可见超声。根据应用领域的不同，对超声的分辨率、强度或焦距等性能要求都各不同。然而在实际应用中，超声的性能常由于传播中的衰减而无法达到期望中的效果，如何提升超声性能将是超声发展前景的主要问题。

那么如何有效的提升超声性能呢？聚焦超声换能器就可以帮助我们很好的解决这个问题。当然，仅仅依靠聚焦超声换能器，还可能会面临功率、电压不够的窘境，此时，就需要一款参数指标契合，输出稳定的功率放大器了。本次，我们将给出大家具体解决方案。

实验仪器：
ATA-4315高压功率放大器、聚焦超声换能器、信号源、示波器、一盆水（水深需要淹没聚焦超声换能器8-10cm左右）

实验过程：
1、实验平台设置，仪器连接
2、信号发生器的输入阻抗设置为50Ω、和功率放大器的输入阻抗进行匹配，频率设置为2.07578MHz，电压设置为316mVrms；
3、信号发生器接入功放输入端口，功放设置30dB输出；

此时我们就可以看到明显的雾化现象了，随着我们对功率放大器放大倍数进行调节，可以看到雾化现象也随之变化，放大倍数越大现象越明显。
那这个雾化现象很明显，但当然这并不是我们最终的实验目的，他只是我们所需要的超声波的一个体现，在我们实际的实验中呢，是希望换能器发出能量聚焦到一个点上，然后进入人体，杀死人体内的病变细胞，所以这个这样一套系统，现在也广泛的应用与肿瘤的治疗。

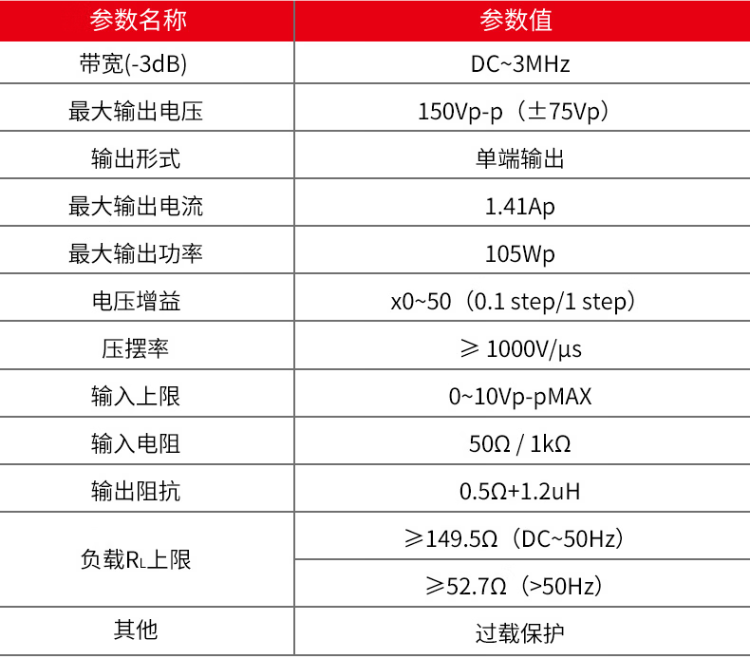

ATA-4315高压功率放大器参数指标参考


免费样机测试：
ATA系列功率放大器目前可提供免费试用样机，如需申请样机或订购可联系我们进行申请，更多行业应用案例敬请访问https://www.aigtek.com。
