如何对功率放大器进行初步故障排查?

2023年05月19日 17:35    发布者:aigtekatdz
在使用测试仪器仪表进行实验检测的过程中,可能多少都遇到过这种情况:仪器开不了机无法点亮、设备幅值与理论值有较大差距、输出电压波形失真、设备异常过载、设备异响异味等等....

作为测试仪器仪表的一种,功率放大器也可能会出现这种情况,今天就给大家分享一下,在功率放大器在使用过程中遇到的常见故障原因,方便我们对设备进行检测和初步故障排查。
1、当我们发现设备开机后显示屏无法点亮时,我们可以观察设备后面板的风扇是否转动;
若风扇正常转动,则可判断是设备显示模块故障,需联系售后人员寄回检修。
若风扇也无法转动,且设备上无任何灯光,则可能是设备供电口保险管故障,需要更换设备保险管后重新开机。

2、若发现设备伏值与理论值有较大差距时
首先检查示波器的探头比是否设置正常。检查放大电压信号的参数是否在设备参数范围内,且要考虑设备带宽-2dB衰减的情况。
之后需要判断功放的输入电阻是否与信号源的输出阻抗成功进行匹配,若没有,则实际输出幅值和理论值之间存在1/2或2倍关系;
若排除上述情况,幅值仍不对,应考虑设备内阻和负载阻值分压情况,可将负载空载输出测试输出电压,若仍与理论值有较大差距,可联系售后人员进行处理。

3、输出电压波形失真
先检查参数设置是否合理,是否在设备允许参数范围内
之后核查负载阻抗是否满足负载上限。若满足负载上限或空载输出时电压波形仍失真,联系售后人员进行处理。

4、设备异常过载
检查设备输出电压是否在设备最大输出电压以内,之后核查设备的负载阻抗是否满足负载上限。若满足负载上限或空载输出时电压波形仍失真,联系售后人员进行处理。

5、若设备在搬动时有异响、或开机有异味、冒烟等现象,请及时联系售后人员进行处理。
免费样机测试:

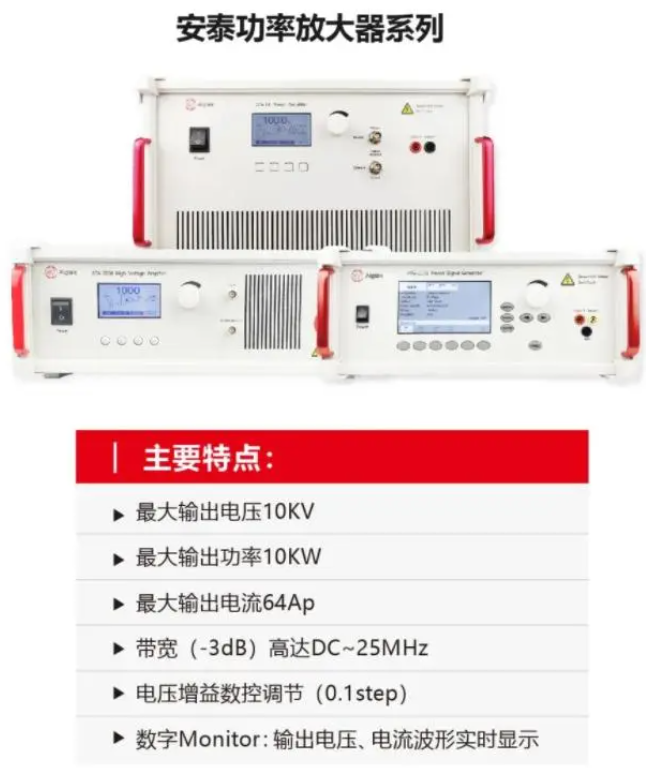

ATA系列功率放大器目前可提供免费试用样机,如需申请样机或订购可联系我们进行申请,更多行业应用案例敬请访问https://www.aigtek.com
