MTC-PD65W1C-CTA1快充电源-使用MTC-650V Cascode D-GaN
2023年04月27日 09:42 发布者:liao775a

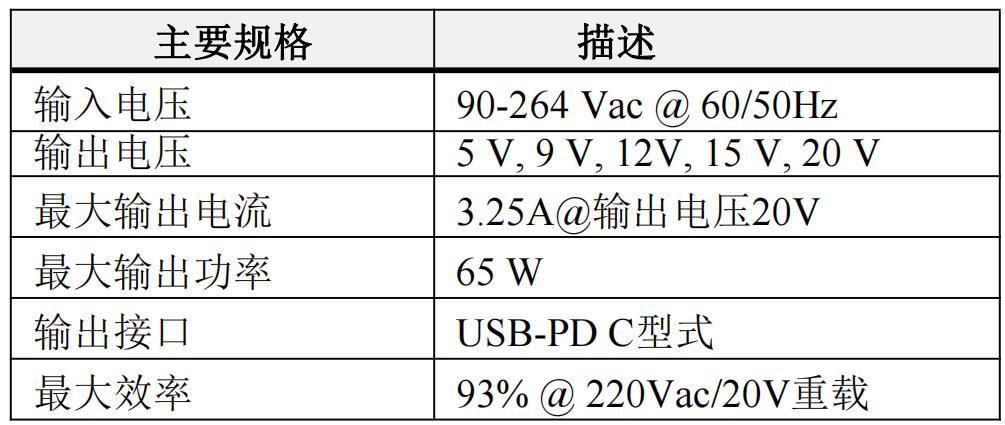

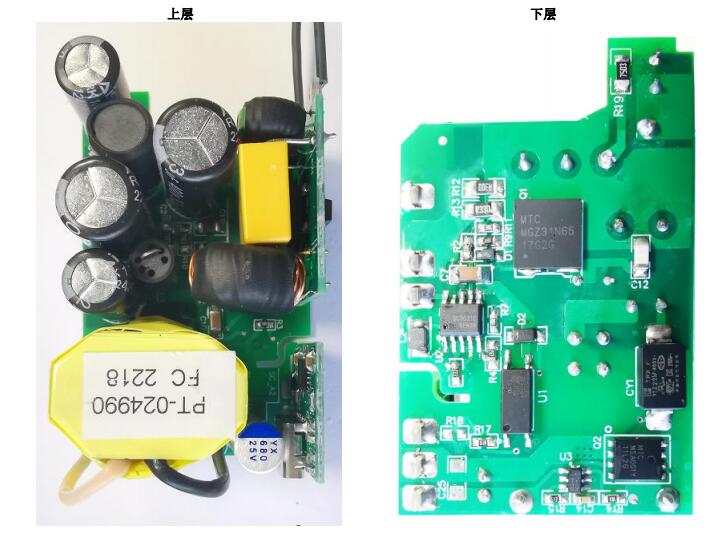

本电源模块是65W单一C界面,其输出电压由协议IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等电压输出,使用QR/DCM反驰式电路架构于输出20V重载时可达93%效率及功率密度可达1.5W/cm3,本系统采用同系列控制单晶片:QR一次侧控制IC驱动MTC D-mode GaN FET(MGZ31N65-650V)、二次侧同步整流控制IC及PD3.0协议IC)可达到较佳匹配。PCB 布局图:GaN/氮化镓作为第三代半导体材料经常被用在PD快充里面;氮化镓(GaN)拥有极高的稳定性,将GaN用于充电器的整流管后,能降低开关损耗和驱动损耗,提升开关频率,附带地降低废热的产生,进而减小元器件的体积同时能提高效率。EMI滤波器(EMI小板) :为了符合CISPR22B/EN55022的标准,需设计合适的滤波电路,例如共模电感(LM1/LM2)、X电容(CX1)、Y电容(CY1)、滤波电感(L1)且配合电流较佳回路达到较好的EMI效果,EMI小板设计主要是降低电磁干扰。 USB PD3.0 (协议小板) :协议小板主要是采用协议芯片SC2151A设计,其由受电端发出电压需求给协议IC后,控制主板改变输出电压,本协议必需符合 PD3.0之协议。 本协议芯片支持 -支援 DFP / UFP / DRP USB PD 3.0 -内键PD 3.0协议本报告内容包括65W1C电气规格、线路图、BOM、主变压器设计参数、线路布局,是效能量测及EMI测试结果。优势:返驰式谷底侦测减少开关损失 轻载Burst Mode增加效率 较佳效能可达93% 空载损耗低于50mW 控制IC可支持频率高达160 kHz 系统频率有Jitter降低EMI干扰 控制IC可直接驱动GaN 进阶保护功能如下: (1) VDD过电压及欠电压保护 (2) 导通时较大峰值电流保护 (3) 输出过电压保护 (4) 输出短路保护 可输出65W功率该快充电源广泛应用于:电源适配器、LED照明驱动器、LCD显示器电源、带充电界面排插等领域。台湾美禄在GaN/氮化镓领域颇有建树,技术以及产品方面已经很完善,如果想了解更多GaN/氮化镓的技术资料,欢迎致电联系:133 9280 5792(微信同号)
