双麦远距离拾取降噪模块PI-36

https://www.ixigua.com/7202856968837726760

产品概述：
   PI-36是一款数字DSP远距离拾取降噪模块，模块支持双麦克风的阵列方式。可以很好的在嘈杂环境中清晰的萃取出人声，并压制环境噪音。
   PI-36模块集合独特高效降噪算法的双核DSP芯片，针对稳态和非稳态噪音都有作用。模块整个单元连接非常简单，可以很好的接载各类通讯设备，录音拾取产品，无须考虑软件的烦琐调试，无论是连接便利性，还是兼容性都非常好,只要把模块接入音频系统，即可快捷处理麦克风录音时拾取到的环境背景噪音。
    PI-36为自适应工作模式，在抑制环境噪音的同时具备AGC同能，可以满足30cm-700cm的拾取范围。主芯片采样频率为16KHZ,常规模式工作电流为20mA，降噪指标为30-36db。可以有效解决各类语音通话，录音拾取中的环境背景噪音干扰，获得更高信噪比的语音信号。
   模块采用插针和半孔焊盘同时兼顾的两种方式。比如在已成型的产品中，可以通过插针连接方式迅速接入；而在新产品设计时，则可以按模块尺寸图，直接做焊盘形式焊接在系统板上，方便各类产品的设计生产使用。客户可根据实际使用方式而选择。
二， 应用领域：
   主要应用各类音频拾取监听产品，通话产品，录音记录产品等等。能方便快捷的与各类音频拾取系统连接。
※ 拾音器,监听记录设备。
※ 智能小区，别墅门禁，智能家居通话对讲系统。
※ 车载通话拾取记录系统。
※ 智能远程多媒体教育通话系统。
※ 呼叫报警系统。
※ 银行客服通话系统。
※ 语音识别智能设备。
※ 笔记本产品，平板电脑，智能手机，对讲机产品。
※ 停车场/公共场所的门卡，自助服务系统的通话对讲。
※ 家用带通话IP CAMERA几卡片监护通话产品。
※ 老人，小孩，宠物监护仪产品。
※ 监狱/医院呼叫服务通话系统。
※ 电梯、企业写字楼、生产车间等广播对讲/监听系统。
※ 安防通话录音产品。
※ 会议通话及拾取设备。
设计应用示意图:

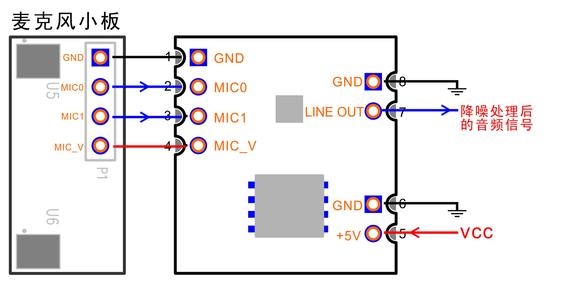

1，硅麦连接方式（典型应用）：

    硅麦克风（MEMS）内部有放大单元，硅麦一般有三根线，分别是地，电源，音频输出。相比电容麦克风，可以获得非常稳定的高信噪比信号，及良好的一致性，对于DSP阵列麦的降噪效果及自适应会更好。常规推荐灵敏度-42DB。

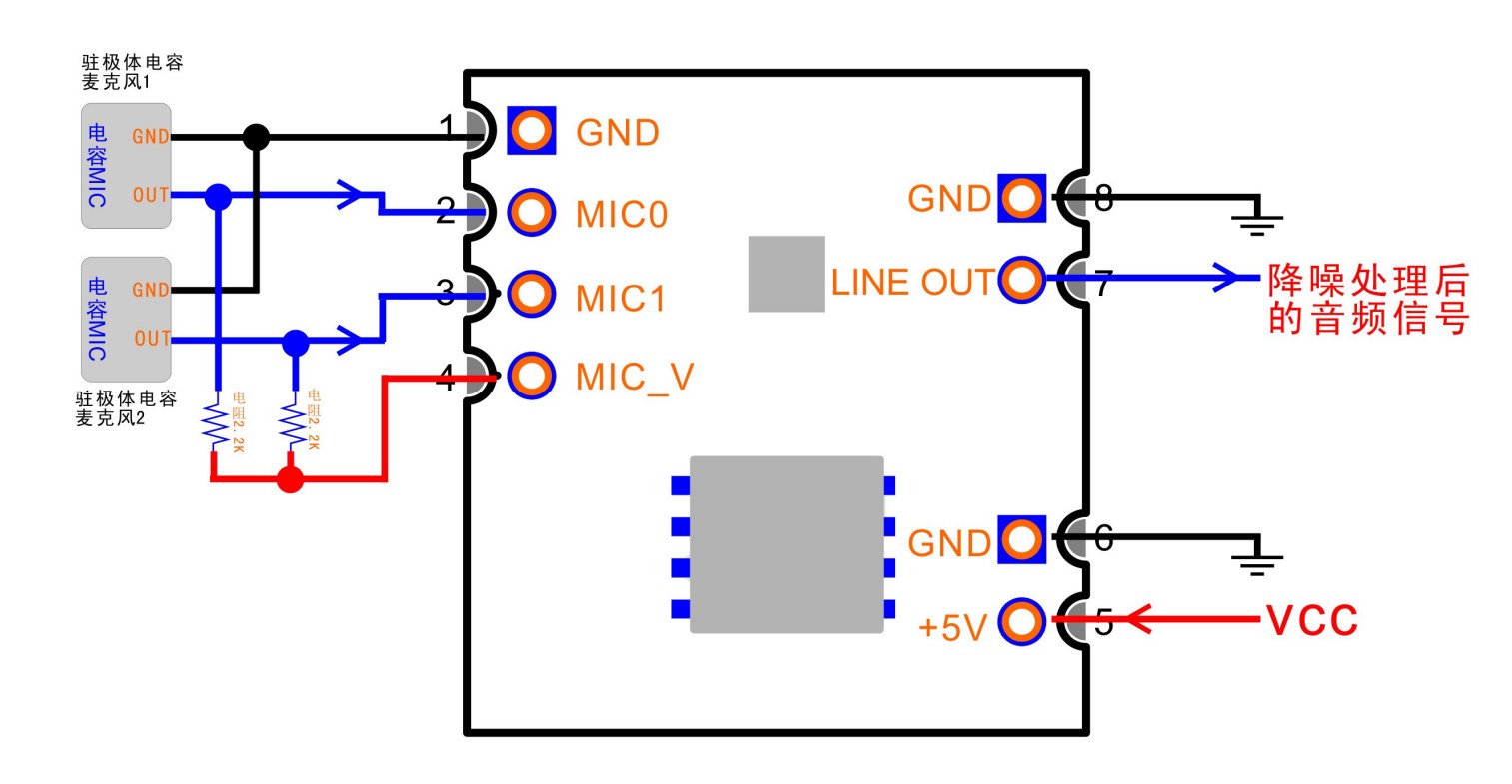

2，电容驻极体麦克风连接方式

  此连接是选用常规电容驻极体麦克风连接使用。两个麦克风需要选择电气参数相同的规格，常规推荐灵敏度为-42DB。由于普通电容麦克风需要偏置电压才能工作，在没有其他外部供电的情况下，可以按上图方式增加2个2.2K电阻为麦克风提供偏置电压.

     考虑到部分用户在测试评估阶段,需要快捷方便的进行测试和评估效果.可推荐选用为PI36配套的专用麦克风小板.该小板可以选择分别贴硅麦和普通电容麦克风.具体可根据使用要求，在麦克风板上安装不同麦克风,

配套的麦克风小板尺寸及插座位置与PI36的MIC插座接口规格一致.只要把焊好麦克风的小板按方向及接口对应连接,就可以直接进行下一步的测试工作.麦克风小板上分别可焊接两种麦克风,常规默认情况下是贴上硅麦方式,如果是焊接普通电容麦克风,则需要把小板上的两个电阻位贴上2个2.2K的贴片电阻.
