超详细教程！快速创建PD

今天给大家分享一下，如何在XY坐标+Gerber数据格式下，使用VayoPro-SMT Expert软件的Fuji Flexa加速器快速创建PD。

数据格式：XY+Gerber加速器：Fuji Flexa
1. 首先打开元件资料编辑

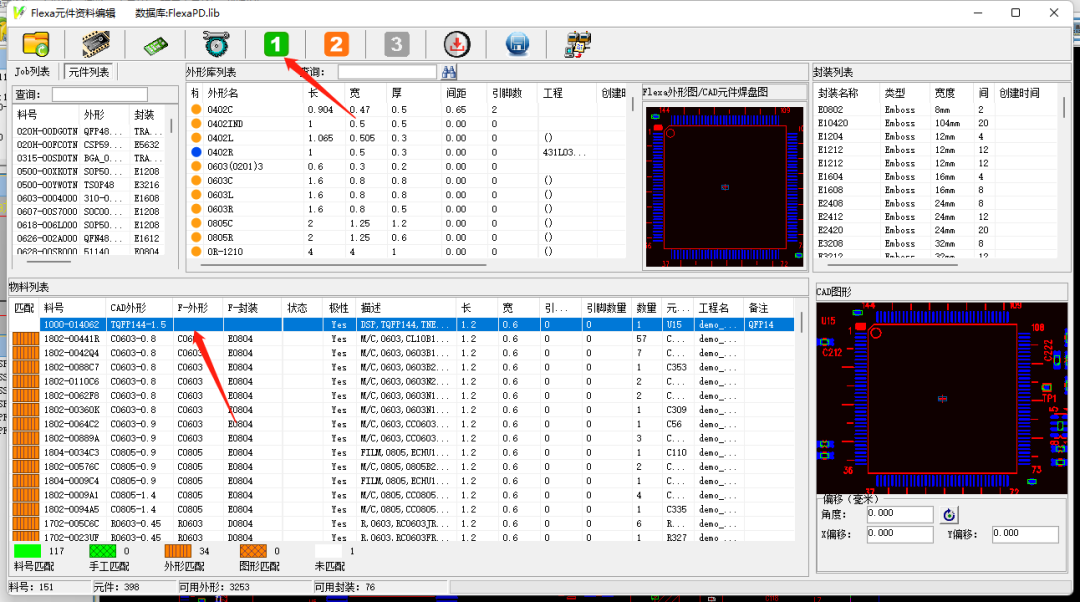

   2. 下一步进行自动匹配元件，匹配完成后选中需要新建PD库的元件。

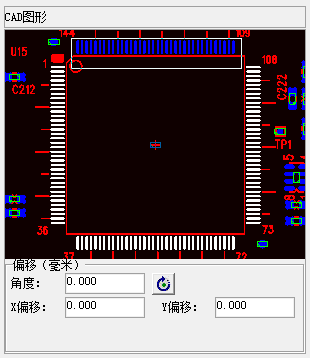

   3. 然后在右边预览窗口用鼠标框选该元件的所有引脚。注意，框选时不要选择到其他不必要的焊盘。

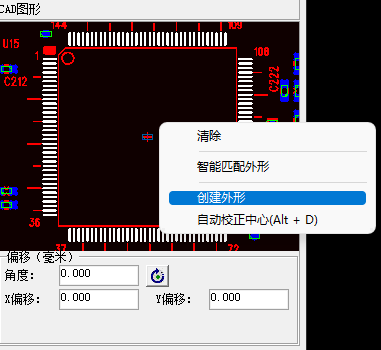

   4. 框选完成后直接点击鼠标右键，选中创建外形。

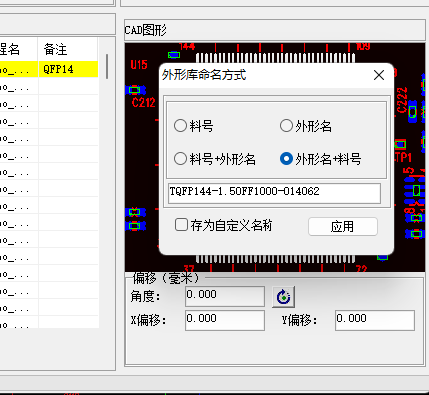

   5. 此时会弹出外形库命名方式，根据咱们自己公司的元件命名规范去给该PD库命名，命名完成后点击应用。
   6. 点击应用随后就会出现我们的PD库制作界面，可以选择输入的数值单位，调整外形角度的地方可以定义元件的初始角度，这里由于一般IC的0度定义在左下角，因此点击旋转，将极性点旋转到左下角，属性定义封装角度为0度。 这样这个元件的角度也就定义好了。

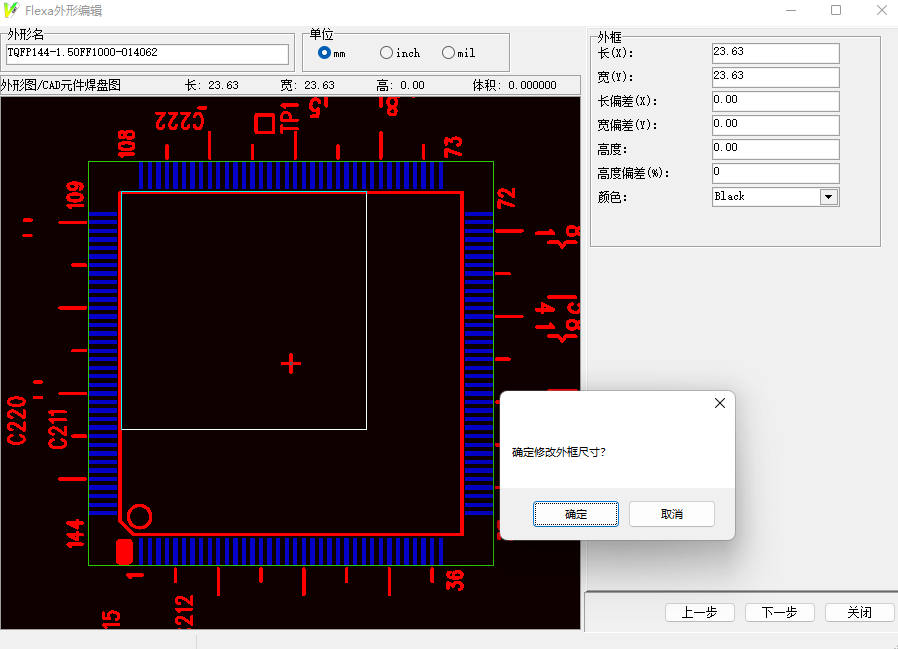

  7. 下一步，设置元件的基本尺寸参数，如果你有DAESHEET，那咱们参照上面尺寸直接输入就行。若不知道，那就在左边预览窗用鼠标框选出大概尺寸。

   8. 然后就可以设置PD库的引脚信息了。直接鼠标选中一边（图中白色高亮）的引脚，右键选择自动创建。 弹出图中对话框，边按照图示，此时我们选择右边的引脚，因此选择“2”，宽和长按照DATESHEET设置最为准确，依次设置好三个边后就可进行下一步。

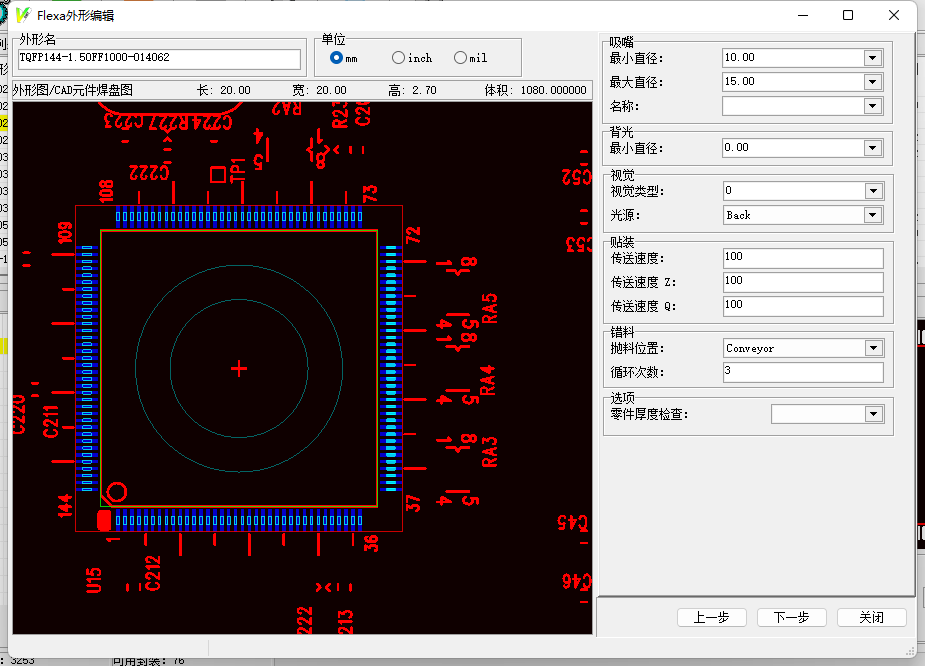

   9. 点击下一步后，就可以设置一些设备参数，吸嘴的最大最小直径（图中本体圆形就是吸嘴的图示大小），或者直接指定固定吸嘴。设置好灯光，贴装速度等一系列参数后，下一步就可以设置元件的极性点了。

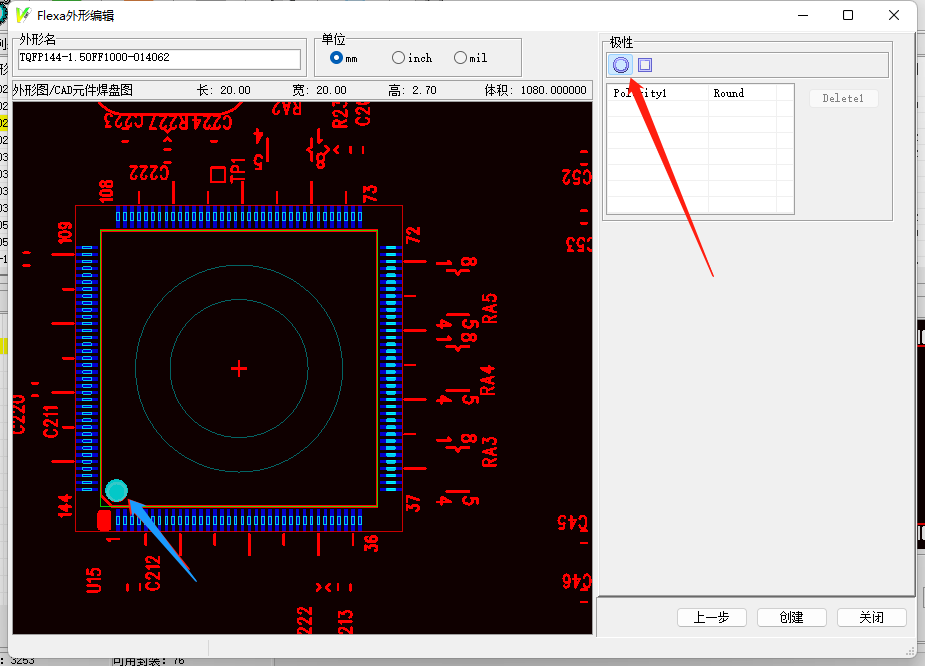

   10. 先点击右上角选择极性的形状，然后在左边图中直接拉取一个同样大小的极性点，点击创建。这样咱们一个元件就创建完成啦。
以上就是我们本次的教程分享，如需了解更多望友NPI软件方案，请直接发送邮件至business@vayoinfo.com咨询更多软件详情。
