【教程6】疯壳·人形街舞机器人-串口控制舵机

2022年08月12日 11:34 发布者：Linda-x

多自由度人形双足舞蹈机器人——疯壳·机器人开发系列串口控制舵机

1 串口简介

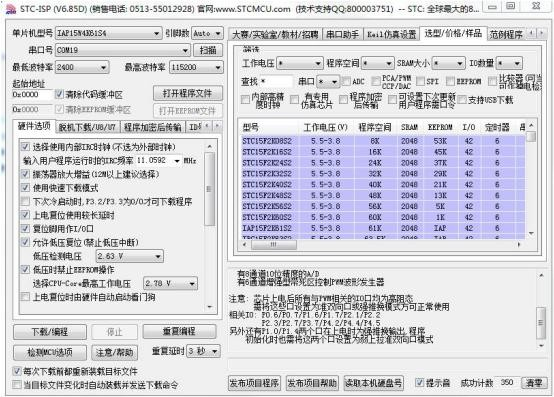

  本章将使用 IAP15W4K61S4 单片机的串口通信来控制舵机的转动。

  IAP15W4K61S4 单片机有 4 个采用 UART （ Universal Asychronous Receiver/Transmitter）工作方式的全双工异步串行通行接口。每一个串口都有 2 个数据缓冲器、一个移位寄存器、一个串行控制寄存器和一个波特率发生器组成。而每一个串行口的数据缓冲器由 2 个相互独立的接收、发送缓冲器构成，可以同时发送和接收数据。发送缓冲器只能写入而不能读出，接收缓冲器只能读出而不能写入，因而两个缓冲器可以共用一个地址码。
  IAP15W4K61S4 单片机的串口 1 有 4 种工作方式，其中两种方式的波特率是可变的，另两种是固定的。而串口 2、3、4 都只有两种工作方式，这两种工作方式的波特率都是可变的。
  用户可以用软件设置不同的波特率和选择不同的工作方式。主机可通过查询或中断方式对接收/发送进行程序处理，使用十分灵活。
  IAP15W4K61S4 单片机的串口对应的硬件部分分别为：TXD 和 RXD、TXD2 和RXD2、TXD3 和 RXD3、TXD4 和 RXD4，可以在几组引脚之间进行切换。

2 硬件设计

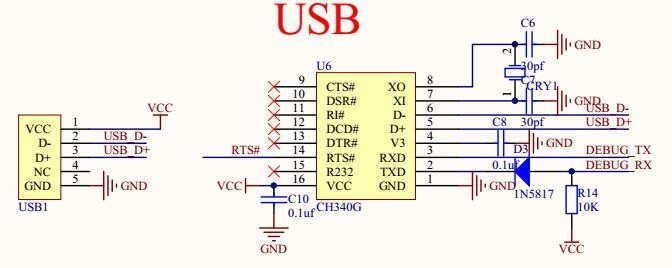

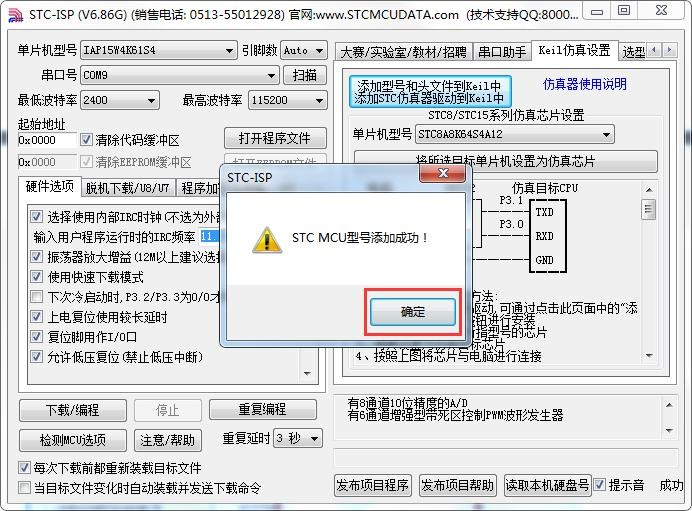

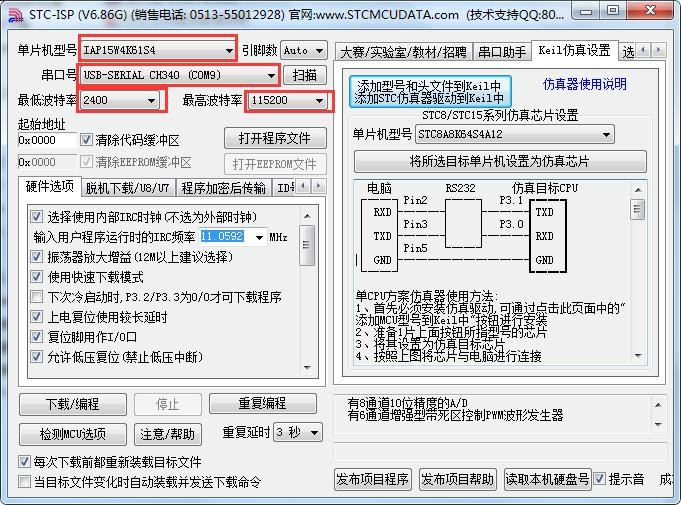

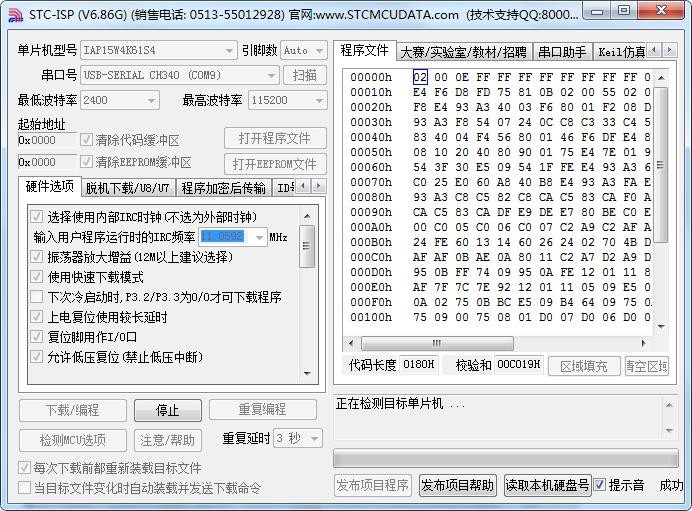

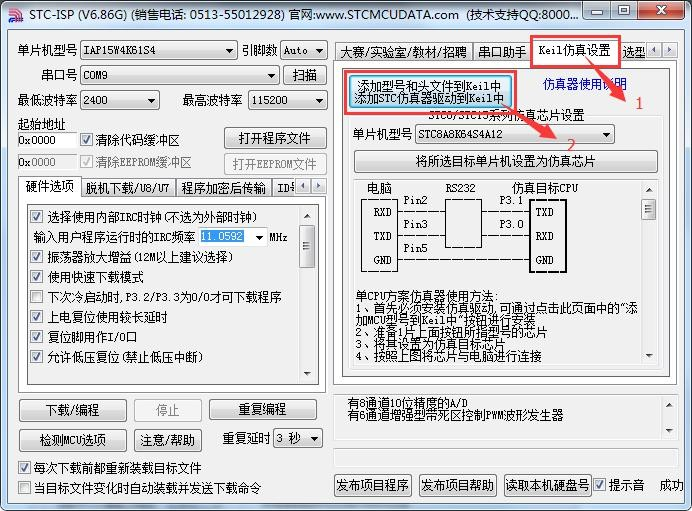

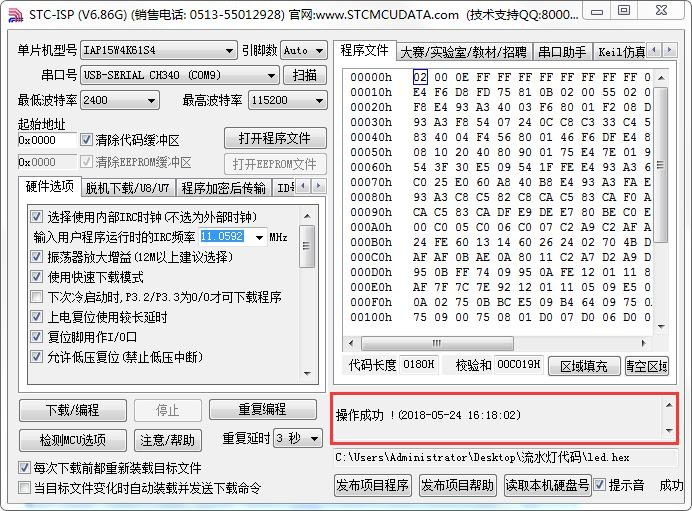

  由于绝大多数笔记本已经没有串口了，所以我们这里使用了 CH340 这个芯片，
成功实现 USB 通信协议和标准 UART 串行通信协议的转换。另外，DEBUG_RX 与DEBUG_TX 连接到 IAP15W4K51S4 单片机的 P3.0 和 P3.1。

图 1

3软件设计

在使用串口之前，我们首先介绍几个与串口 1 相关的主要寄存器，其他串口的寄存器可以查看数据手册。
（1）串行控制寄存器 SCON

串行控制寄存器 SCON 用于选择串行通信的工作方式和某些控制功能。

图 2

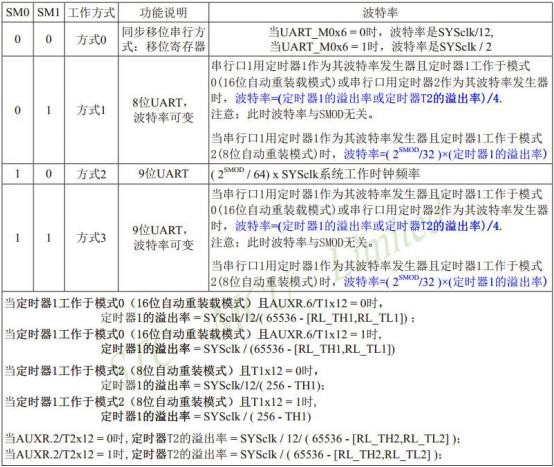

SM0/FE：当 PCON 寄存器中的 SMOD0/PCON.6 位为 1 时，该位用于帧错误检测。当检测到一个无效停止位时，通过 UART 接收设置该位。它必须由软件清零。当 PCON 寄存器中的 SMOD0/PCON.0 时，该位和 SM1 一起指定串行通信的工作方式，如下表所示：

图 3
  SM2：允许方式 2 或方式 3 多级通信控制位。

  REN：允许/禁止串口接收控制位。由软件置 REN 位 1 为允许串行接收状态，可启动串口接收器 RXD，开始接收信息。软件复位 REN，即 REN=0，则禁止接收。
  TB8：在方式 2 或方式 3，它为要发送的第 9 位数据，按需要由软件置位或者清零。在方式0 和方式 1 中，该位不可用。

  RB8：在方式 2 或方式 3，它为要接收到的第 9 位数据，作为奇偶效验位或者地址帧/数据帧的标志位。方式 0 中不用 RB8（置 SM2=0）。方式 1 中也不用 RB8（置 SM2=0，RB8 是接收到的停止位）。
  TI：发送中断请求标志位。在方式 0，当串行发送数据第 8 位结束时，由内部硬件自动置位TI=1，向主机请求中断，响应中断 TI 必须用软件清零，即 TI=0。在其他方式中，则在停止位开始发送时由硬件置位，即 TI=1，响应中断后 TI 必须用软件清零。
  RI：接收中断请求标志位。在方式 0，当串行接收到第 8 位结束时，由内部硬件自动置位RI=1，向主机请求中断，响应中断 RI 必须用软件清零，即 RI=0。在其他方式中，串行接收到停止位的中间时刻由硬件置位，即 RI=1，向 CPU 发中断申请，响应中断后 RI 必须用软件清零。
（2）数据缓冲寄存器 SBUF

  串口 1 的数据缓冲寄存器（SBUF）的地址是 99H，实际是 2 个缓冲器，写 SBUF 的操作完成待发送数据的加载，读SBUF 的操作可获得已收到的数据。两个操作分别对应两个不同的寄存器，写寄存器和读寄存器。

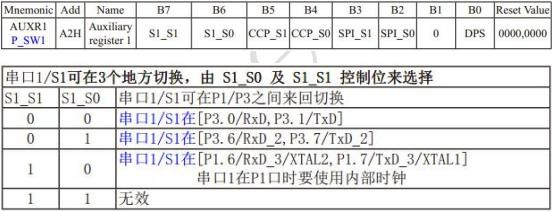

（3）串口 1 切换寄存器 AUXR1（P_SW1）

图 4

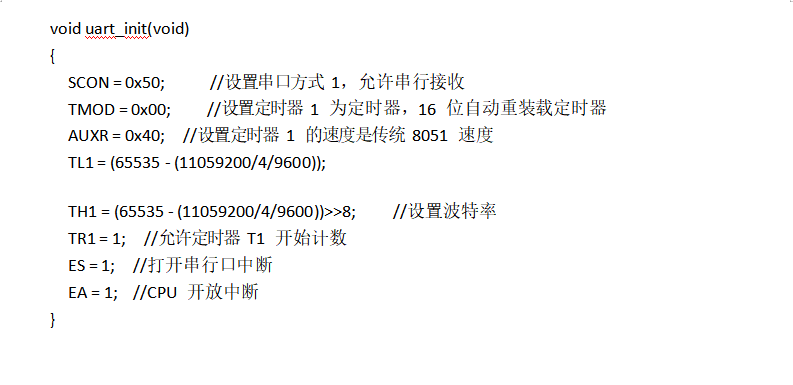

要是用串口通信，首先就是就要对串口进行初始化。

代码1

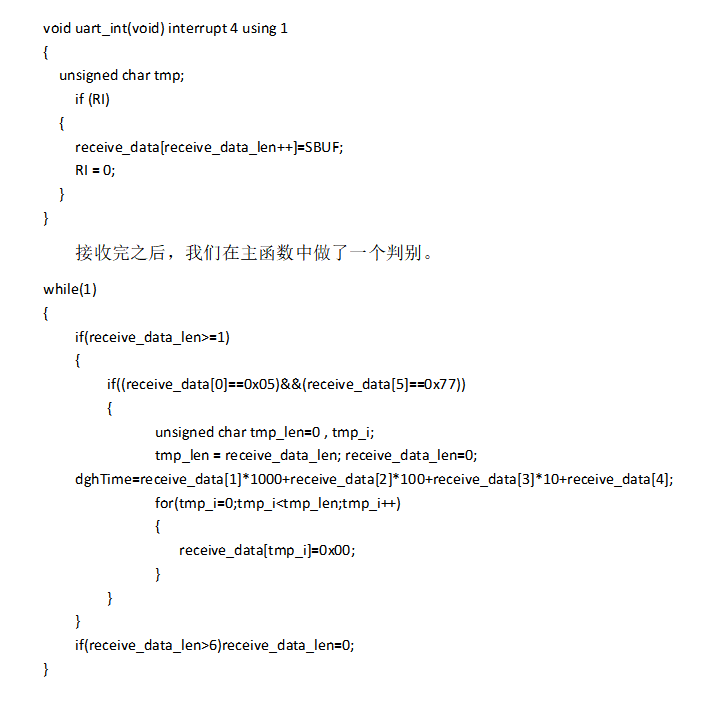

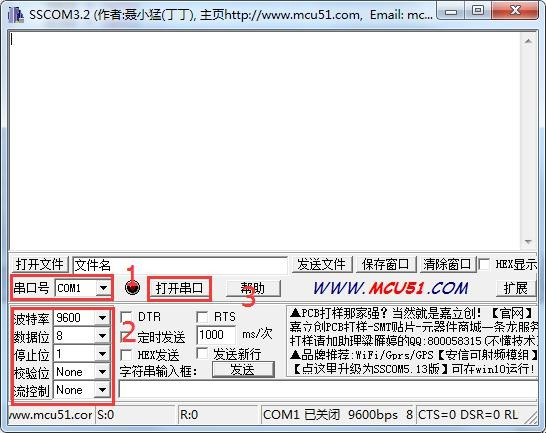

对串口初始化完成之后，我们就开始写串口中断函数uart_int(void) interrupt 4using 1，每当接收到数据，CPU 就会产生中断，从而进入串口中断函数。
在串口中断函数中，我们设置了一个数据缓冲区，将串口接收到的一个一个字节的数据存储在 receive_data 中。
