东芝面向汽车信息通信系统与工业设备应用的以太网桥接IC产品线拓展

—配备两个10Gbps以太网AVB／TSN端口和三个PCIe Gen3 Switch端口—

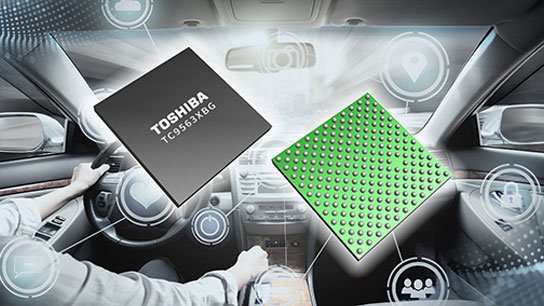

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出以太网桥接IC产品线新产品---“TC9563XBG”，旨在支持汽车信息通信系统和工业设备中的10Gbps通信。该产品样品出货现已开始，将于2022年8月开始量产。



车载网络正在向区域架构发展，基于1Gbps及以上速率的以太网，采用实时多千兆传输方式实现各区域之间的通信。东芝首次为这款新推出的桥接IC配置了双端口10Gbps以太网，支持USXGMII、XFI、SGMII和RGMII等接口。两个端口支持以太网AVB和以太网TSN，便于实现实时处理和同步处理。此外，它们也支持“简化版”SR-IOV（虚拟功能）。东芝将这些特性融合到这款新产品中，打造出适用于新一代汽车网络的解决方案。

随着通信设备的运行速度不断提高，新款IC不仅可以用于区域架构，而且可以用于其他多种车载应用，如IVI和车载通信；此外还适用于工业设备。东芝的TC9560和TC9562系列产品都支持1Gbps以太网，这次推出的是后继的新产品。

近年来，越来越多的设备配备了PCIe接口，以便实现诸如Wi-Fi那样的设备间通信，但是主控SoC的PCIe接口却日趋不足。TC9563XBG提供三个PCIe Gen3 Switch端口，用于同主控SoC通信，以及与其他配备PCIe接口的设备连接。这些PCIe Switch端口配置了一个4通道上行端口连接主控SoC，两个1通道下行端口连接带PCIe接口的设备。通过3端口PCIe Switch功能连接这些设备，可帮助缓解PCIe接口短缺的问题。

TC9563XBG计划通过AEC-Q100 3级认证。

        应用：
-        车载娱乐
-        车载通信
-        汽车网关
-        工业设备

        特性：
-        双10Gbps以太网端口（支持USXGMII、XFI、SGMII和RGMII等接口）
-        三个PCIe Gen3 Switch端口
-        计划通过AEC-Q100 3级认证

        主要规格：

     器件型号  TC9563XBG
  CPU内核  Arm Cortex-M3
  主机（外部应用）接口  PCIe I/F：Gen3.0（8GT/s） 3端口switch
  上行：1端口×4通道
  下行：2端口，每端口×1通道
  　
  电源管理支持L0s、L1和L1 PM子状态三种低功耗状态
  　
  提供简化版SR-IOV（虚拟功能）
  车载接口  以太网AVB、内置支持TSN的MAC（2个端口）
  　
  支持的接口有：
  端口A：支持USXGMII、XFI和SGMII接口
  端口B：支持USXGMII、XFI、SGMII和RGMII接口
  　
  通信速度为：
  如果选择USXGMII：2.5G／5G／10Gbps
  如果选择XFI：10M／100M／1000M／2.5G／5G／10Gbps
  如果选择SGMII：10M／100M／1000M／2.5Gbps
  如果选择RGMII：10M／100M／1000Mbps
  外围设备接口  可从I2C或SPI选择
  UART 1通道
  中断端口
  GPIO
  供电电压  可选择1.8V／3.3V（IO）
  1.8V（USXGMII／XFI／SGMII／RGMII）
  1.8V（PCIe、PLL、OSC）
  0.9V（内核）
  封装  P-FBGA 220焊球，10mm×10mm，0.65mm球距


注：
区域架构：一种有望用于新一代汽车网络的网络配置。这种架构下车辆被划分为多个域，彼此高速通信以实现协同运行。
多千兆：多千兆位以太网（2.5Gbps至10Gbps）。最近的汽车网络要求带宽大于1Gbps。
USXGMII、XFI、SGMII、RGMII：以太网接口标准。
USXGMII＝Universal Serial 10 Gigabit Media Independent Interface；
XFI＝10 Gigabit serial Interface；
SGMII＝Serial Gigabit Media Independent；
RGMII＝Reduced Gigabit Media Independent Interface。
以太网AVB：IEEE802.1音频／视频桥接。采用以太网标准技术处理音频和视频数据的标准。
以太网TSN：IEEE802.1时间敏感性网络。适用于时延小于AVB的数据传输的标准。
SR-IOV：Single Root I/O Virtualization。支持PCI设备虚拟化的标准。
AEC-Q100 3级：汽车行业制定的用于验证IC可靠性的测试标准。

如需了解相关新产品的更多信息，请访问以下网址：
TC9563XBG
https://toshiba-semicon-storage.com/cn/semiconductor/product/intelligent-power-ics/detail.TC9563XBG.html

如需了解东芝车载以太网桥接IC的更多信息，请访问以下网址：
车载以太网桥接IC
https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices/automotive-interface-bridge-ics/automotive-ethernet-bridge-ics.html
