CS瑞奇达CS5265中文规格书|CS5265中文说明书|TYPEC转HDMI4K60HZ转接方案设计资料
2021年06月22日 12:02 发布者：TEL13699758578
CS瑞奇达CS5265中文规格书|CS5265中文说明书|TYPEC转HDMI4K60HZ转接方案设计资料瑞奇达 CS5265是一款高性能Type-C/DP1.4至HDMI2.0b转换器，设计用于将USBtype c源或DP1.4源连接至HDMI2.0b接收器。CS5265集成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外，CC控制器还用于CC通信，以实现DP Alt模式。 DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。 HDMI接口包括4个传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD1080p 120Hz的视频分辨率UHD 4k 60Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5265允许安全传输受保护的内容。嵌入式密钥可提供高级别的HDCP密钥安全性。
CS5265框图CS5265是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等。CS5265特性参数：
总则 USB Type-C规范1.2 VESA DisplayPort TM（DisplayPort）v1.4兼容接收机 HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。 支持所有USB Type-C通道配置（CC） 内置振荡器，无需外部晶体 嵌入式MCU和SPI-flash 嵌入式EDID（如果终端设备没有，CS5265AN将响应EDID） 支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。 支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc 192KHz x8通道的音频采样率 LPCM和压缩音频编码格式 用于芯片控制的辅助通道、I2C主机接口 USB Type-C DisplayPort（DP）Alt模式输入（接收器） USB Type-C规范1.2和向后兼容Type-C规范1.0 VESA DisplayPort TM v1.4兼容。支持4通道。 内置CC控制器，用于插头和方向检测 一个CC端口，用于实现DP Alt模式的通信 高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道 USB Type-C通道配置（CC）功能 支持热插拔检测（HPD） HDMI数字输出 HDMI 2.0b兼容 每个通道的数据速率高达6-Gbps 支持高达3840 x2160@60Hz 或者4096x2160@60Hz 音频流处理 LPCM和压缩音频编码格式 192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理 支持I2C主从高达400 kHz。 HBM 4KV用于连接器引脚 8*8mm QFN68封装，带e-Pad 电力与技术
5V/1.0V系统电压，集成3.3V LDO和1.8V LDO

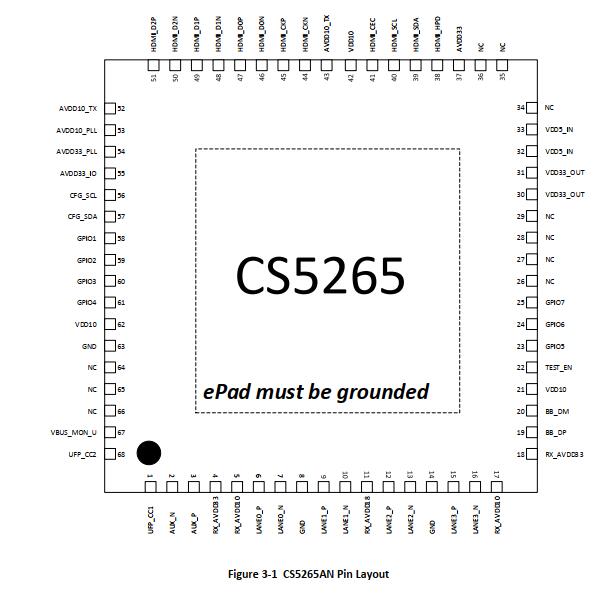

CS5265管脚配置

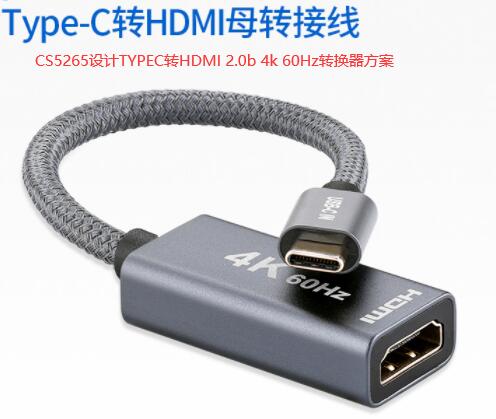

CS5265设计Type-C转HDMI 4K 60HZ转接线产品如下所示：
CS5265详细的设计规格书如下面附件中：234559
