AG9321方案电路原理图 |USB TYPE-C双口正反盲插转HDMI带PD充电方案电路

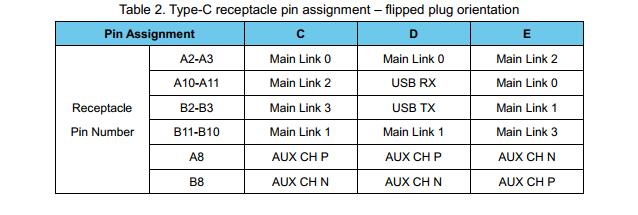

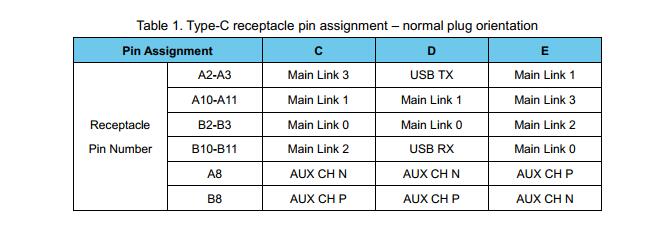

AG9321功能描述 A、 USB-C型接口 AG9321-MBQ支持4个配置通道（CC），并为两个USB-C型插座集成CC的完整Rp和Rd电阻器。USB TYPE-C接口符合USB电源传输3.0规范。一．显示端口备用模式其中一个USB Type-C接口使用USB电源传输结构化自定义供应的消息（结构化VDM）启用DisplayPort备用模式，并在需要时支持USB公告功能。当USB-C型插座表现为显示端口接收器时，检测USB-C型连接器插脚A2-A3、A8、A10-A11和B2-B3、B8、B10-B11的插脚分配C、D和E。表1。TYPE-C引脚分配-正常插头方向表2。YPE-C引脚分配-反向插头方向视频数据速率根据配置而变化。 AG93210MBQ支持双电源工作模式。USB PD电源模式可配置为以下四种 模式：从电源接收器到电源，从电源到电源接收器，仅电源接收器和只有电源。 B、显示端口接收器 DisplayPort接收器符合DP规范1.2版，由主链路、辅助信道（AUX CH）和热插拔检测（HPD）信号组成。 主链路 主链路是一个单向的、高带宽的信道，它以每通道5.4（HBR2）、2.7（HBR）和1.62（RBR）Gbps的速率在1、2或4个通道上传输视频和音频。时钟嵌入8b/10b 编码的串行数据。 表3。显示端口主链路吞吐量 辅助信道辅助信道是1Mbps半双工双向信道，用于链路管理和设备控制。AUX CH也用于传输EDID。HPD HPD信号作为一个中断请求来检测它的存在。DisplayPort接收机支持高达4096x2160/30Hz的VESA或CEA分辨率、高达30位的色深和下行扩频时钟（SSC）。通过HDCP 1.3和DPCP解密提供复制保护。通过HDCP 1.3和DPCP解密提供复制保护。为了支持USB TYPE-C（显示端口备用模式）管脚分配C、D和E，显示端口接收器提供数据通道交换功能。 C、高清多媒体接口（HDMI）发射机D、 USB 2.0全速物理接口E、通用异步接收发射机（UART）实现USB接口2.0条全速运动。F、集成电路（I2C）接口G、模数转换器（ADC）H、视频处理单元I、QC3.0快速充电模式。AG9321原理图参考设计如下AG9321详细的电路设计参考如下面附件中214237
