翠展微电子推出超低功耗数字式热释电传感器

可广泛应用于人体入侵检测、工业安防报警、智能楼宇、智能照明

翠展微电子(上海)有限公司(Grecon)日前宣布推出一款针对人体被动红外（PIR）应用的超低功耗数字芯片M1601。该方案通过热释电红外传感器以非接触方式检测出人体辐射的信号，并将该信号转换成电信号输入到芯片中进行信号处理。该芯片的工作电流极低，典型的功耗只有3μA,并且在正常工作模式下具有1.4V-3.6V的宽电压工作范围。目前向用户提供晶圆裸芯片、DFN8L2X2或者用户定义的其他封装形式的产品。

M1601是一款全数字式芯片，集成了传统模拟探头的JFET以及绝大部分的周边电路的功能，专门为数字式热释电传感器量身打造。该芯片设计有两个PIR输入引脚，陶瓷敏感元可以采取差模输入或者共模输入方式和这两个引脚直接相连。芯片采集到的PIR信号和传感器的温度值再通过DOCI单总线方式输出给外部单片机。

M1601内部包含有两个独立的ADC转换器，分别把采集到的PIR模拟电压信号以及片上的温度信号转换成高分辨率的数字信号，然后片内的数字电路进行运算和处理。芯片内部逻辑电路再把经处理后的信号发送到串行接口，即单总线（兼容DOCI通信接口），传给外部单片机或其他设备做进一步处理。

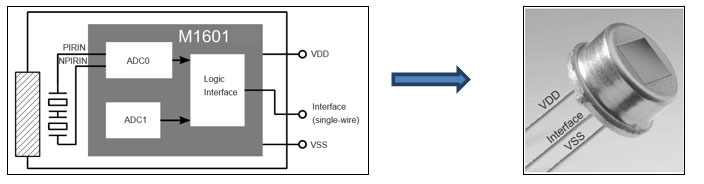

M1601芯片和热释电敏感元直接连接                                   用户采用M1601芯片得到PIR数字探头

主要特点

•        兼容差模、共模PIR信号输入方式
•        宽电压工作范围1.4V~3.6V
•        极低的工作电流，3.5μA典型值
•        兼容差模、共模PIR信号输入方式
•        内置片上温度传感器可实现温度补偿
•        单线通信接口模式(DOCI)

应用领域

•        数字PIR传感器，高端应用场景
•        人体入侵检测
•        工业领域安防、报警
•        智能楼宇、智能照明、智能家居

典型应用电路

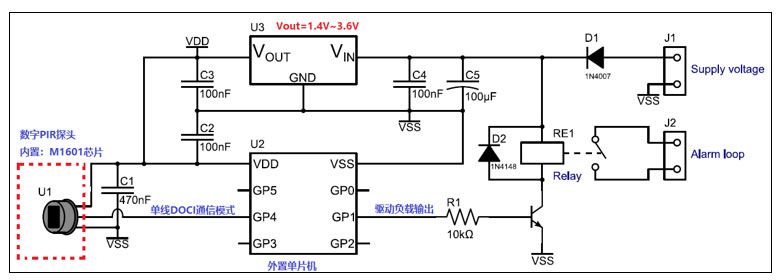

内置M1601的数字探头典型应用电路

上图是采用PIR数字探头的典型应用电路，在热释电数字探头内部集成了全新的PIR信号调理芯片M1601。传感器探头接收到人体移动移动信号之后，将其转换成电信号，并通过单线数字接口（兼容DOCI模式）将信号以数字模式输出给外部单片机，单片机对接收到数字信号进一步识别、和处理，并根据预设逻辑控制外部负载的工作状态。相比之前的数字探头，采用M1601芯片的探头功耗大大降低，同时，新增的自检功能可满足探头厂家的半成品自动检测，节约了后续的检测工序成本。

主要性能指标对比

    芯片型号  M1601  对标产品  综合评估
  典型工作电压范围  1.4V…3.6V  2.7V…3.6V  电压范围提升144%  优
  芯片工作消耗电流  Typ. 3.5μA  Typ. 10μA  功耗降低65%  优
  芯片工作温度  -25°C…70°C  -25°C…70°C  使用温度范围内芯片噪声不超标  相同
  通信模式  兼容单线DOCI模式  相同  相同
  每一帧信号字长  28-bit  相同  相同
  中断周期  芯片自动产生512/F_CLK，或者外部单片机定义  相同  相同
  自检功能  Yes  No  探头厂家可根据这个功能判断敏感元、芯片和内部PCB是否完好  优
  PIR 信号的ADC  14-bit  相同  相同
  分辨率
  PIR 信号的ADC  6.5μV/Count  相同  相同
  灵敏度
  输入高阻  Yes  No  内部集成高阻  优
  HPF高通截止频率  相同 （FCLK x 1.41 / 2048 / π）  相同  相同
  温度传感器分辨率  14-bit  相同  相同
  温度传感器增益  80counts/K  相同  相同
  超量程溢出保护  Yes  No  超过99.4%的量程认为数据溢出  优

欲了解更多信息、数据表、应用说明和索取样品及参考设计，请发送主题为“热释电传感器芯片或者是PIR芯片”的电子邮件至sales@grecon-semi.com，欢迎访问公司网站（www.grecon-semi.com）。
