使用DLP Pico产品设计更小的移动投影和显示应用

作者：德州仪器Juan Alvarez

如今消费者期望移动、便携和家用产品的显示器能够更亮、更大。但高亮度和高分辨率通常意味着功耗更大、产品更笨重。

全新的TI DLP Pico 0.23英寸芯片组可实现更小、更低功耗的具有高清（HD）和全高清（FHD）分辨率的便携式显示产品。DLP Pico 0.23英寸芯片组可支持各种下一代超便携式显示产品，如智能家居显示、手机配件Pico投影仪、带显示屏的智能音箱, 增强现实和虚拟现实可穿戴设备以及移动智能电视等。

实现高亮的最小芯片组

在设计小型产品时，您不希望显示的分辨率或亮度受到影响。更高的亮度有助于实现更清晰的高清图像、更大的投影显示以及在各类照明条件（包括明亮的环境光线）下更好的可视性。由于DLP Pico 0.23英寸系列包括我们迄今为止最小型的全高清显示芯片组，您能创建可放入衬衫口袋内的超低功耗的移动pico投影仪。亮度效率可支持高达200流明的亮度，实现20英寸至40英寸的显示，而其外形尺寸仅为78mm x 78mm x 15mm（100流明）。图1所示为便携式智能音箱中投影显示的一个示例。

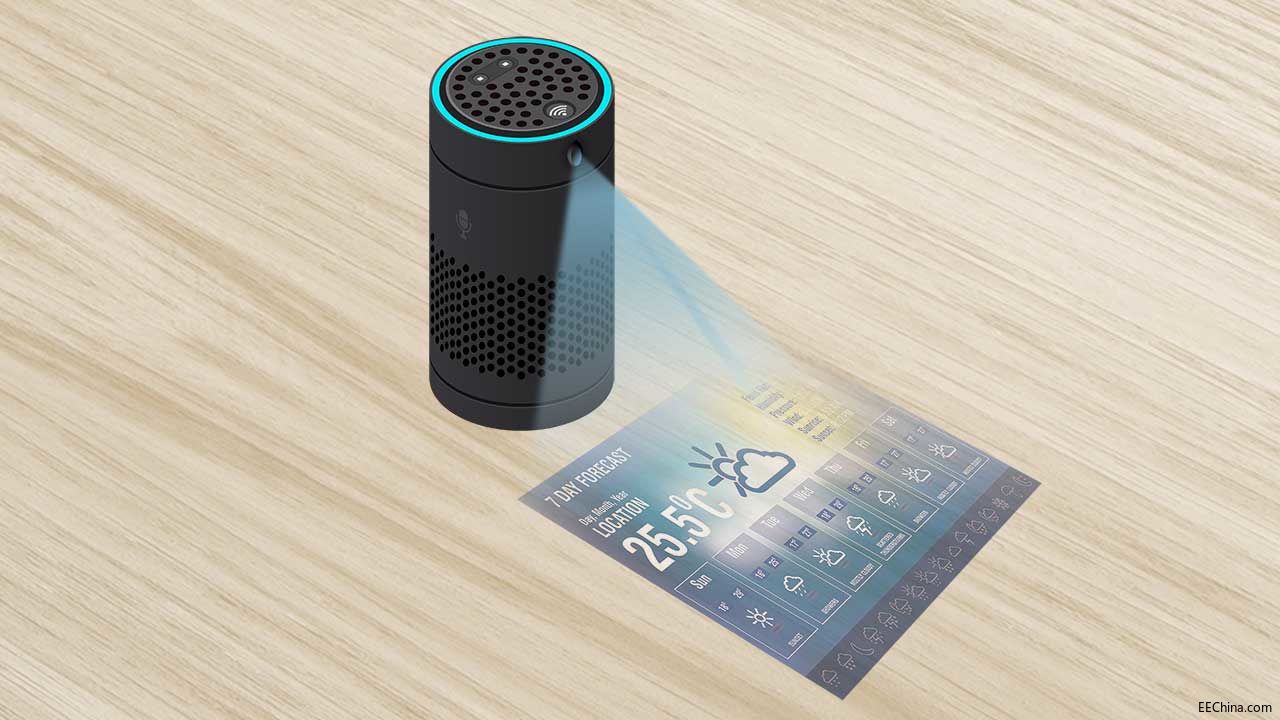

图 1：带显示投影的智能扬声器

低功耗的组件可延长电池使用寿命

您是否经历过看电影时投影仪关机的情形？DLP TRP5.4μm反射技术可实现高效投影应用，并延长移动投影仪的电池寿命。DLP产品无需偏振，因此您可聚焦所有光源能量，实现更明亮的显示。TRP技术包括DLP IntelliBright图像处理算法套件，可让您将器件的功耗降低50%或将亮度提高50%。显示驱动和数字微镜芯片（DMD）的功耗小于240毫瓦。

实现HD和qHD显示

DLP230NP是市场上可以实现全高清显示的最小的芯片组。DLP230GP允许您以较低价格设计与HD产品尺寸相同的芯片组，但具有qHD（960X540）分辨率。

下表总结了.23英寸芯片组产品：

表1：DLP Pico qHD、HD和FHD芯片组，包括DMD和驱动

分辨率数字微镜芯片(DMD)显示驱动
qHD (960X540) DLP230GPDLPC3432
HD (1280X720)DLP230KPDLPC3434
FHD（1920x1080）DLP230NPDLPC3436

这些芯片组与电源管理芯片（PMIC）配对使用，旨在简化并集成DMD、显示驱动和LED所需的所有电源管理。三个PMIC提供各类LED最大电流驱动性能：DLPA2000 (0.75A), DLPA2005, (2.4A) 和 DLPA3000 (6A)

您只需要一个支持最高24位RGB并行视频接口和I2C的处理器来驱动和控制DLP Pico显示。两种显示驱动都具有图像优化优势，如1-D梯形校正、有源电源管理处理和色彩坐标调整，可简化您的显示设计工作。立即开始使用我们的高分辨率DMD进行设计。
