抗干扰4键触摸IC-VK36Q4抗电源干扰及手机干扰特性好
2023年08月23日 14:18 发布者：Q3618885898
产品品牌：永嘉微电/VINKA产品型号：VK36Q4

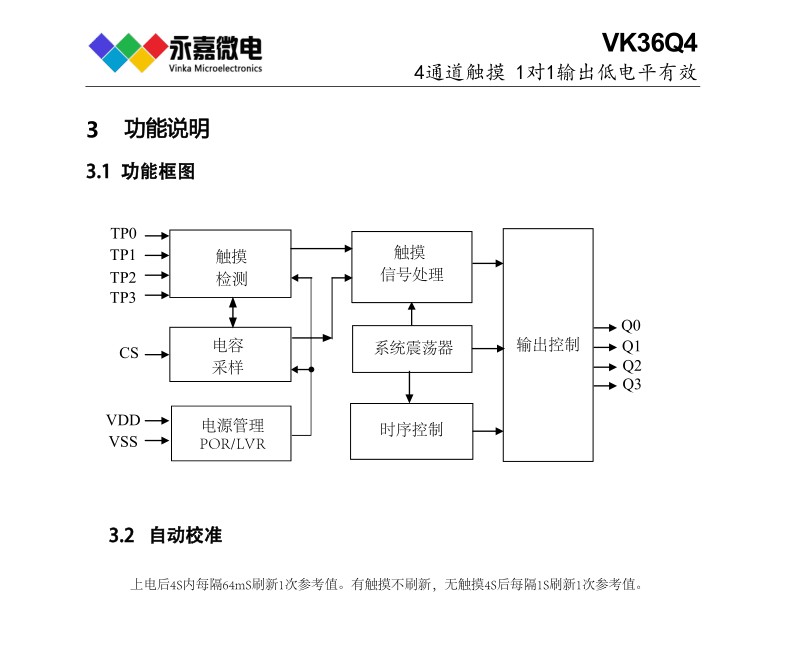

封装形式：DFN10L概述VK36Q4具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了4路直接输出功能。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。ZTT753
特点•工作电压2.4-5.5V•待机电流7uA/3.0V,14uA/5V•上电复位功能（POR）•低压复位功能（LVR）•触摸输出响应时间：工作模式 48mS待机模式160mS•CMOS输出，低电平有效，支持多键•有效键最长输出16S•无触摸4S自动校准•专用脚接对地电容调节灵敏度(1-47nF）•各触摸通道单独接对地小电容微调灵敏度（0-50pF）.•上电0.25S内为稳定时间，禁止触摸.•封装DFN10L(3.0mm x 3.0mm PP=0,5mm)
电容式触摸触控IC系列简介如下：标准触控IC-电池供电系列：
VKD223EB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE
裸片(绑定COB) 低功耗
VKD223B 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗/长按16S复位VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏
输出(低有效) 最长响应时间快速模式46ms@VDD=3V 封装：SOT23-6 长按16S复位——————————————————————————————————————————————————
VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接
输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
/长按16S复位VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms@VDD=3V 封装：SOP8 低功耗VKD104BR/CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms@VDD=3V 封装：SOP8 低功耗VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:DICE/DIE裸片(绑定COB) 低功耗；可选择长按16S复位/不复位VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位VKD104SB/CB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位
抗干扰低功耗触控IC-高性价比系列
VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8
VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积)
VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
——————————————————————————————————————————————————
