RY169构成的节日闪烁彩灯

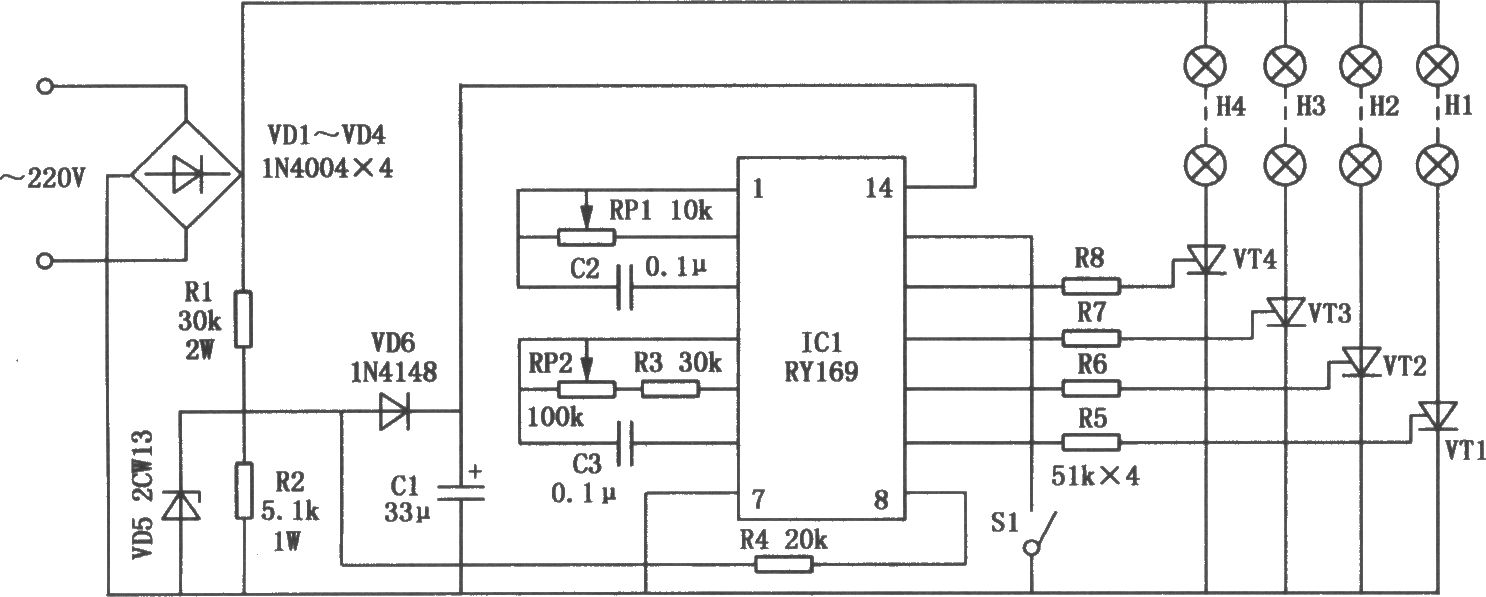

节日闪烁彩灯的电路如图所示。交流电经二极管VD1～VD4桥式全波整流，电阻R1、R2以及稳压二极管VD5稳压，电容C1滤波，形成6V平滑的直流电压，供整个电路使用。二极管VD6起隔离作用。IC1为彩灯控制专用集成电路RY169，其内部有亮度分级和输出速度两个振荡器，振荡频率由RP1、C2和RP2、R3、C3决定。接通电源后，IC1的9～12脚输出变化的脉冲通过电阻R5～R8，加到晶闸管VT1～VT4的控制极，使其导通角发生变化，从而产生繁星循环闪烁的效果。IC1的13脚为灯串点亮循环方向控制端，当开关S1接通即该端接低电平时，灯串循环方向为H1→H2→H3→H4→H1；开关S1断开时，灯串循环方向为H4→H3→H2→H1→H4。调节电位器RP1和RP2(注意电路板带市电)，使彩灯循环速率和闪亮效果满意为止，以后使用时RP1和RP2就不必再动。
