由运放OPA335及基准电压源REF3025在LOG102输入端构成具有失调补偿电流
2011年04月19日 10:37 发布者:circuit_share

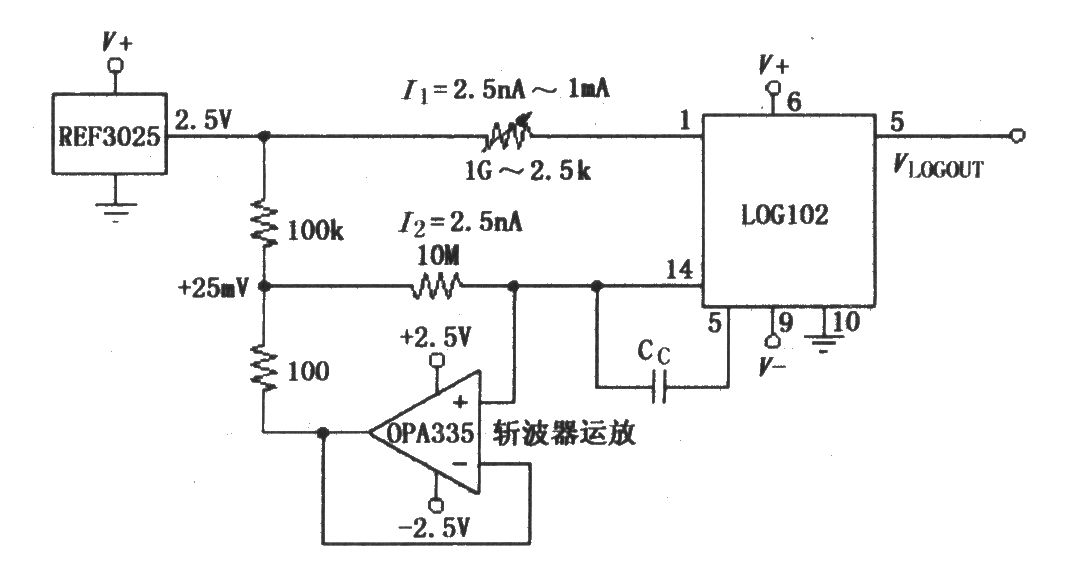

如图所示为由运放OPA335及基准电压源REF3025在LOG102输入端构成具有失调补偿的电流源电路。该电路用一个 1GΩ~2.5kΩ电位器配合基准电压源产生2.5nA~1mA基准电流,用低失调斩波型运放OPA335补偿输入失调电压,构成具有失调补偿的电流源电路。
