XTR101基本电源和信号连接电路
2011年04月14日 11:23 发布者：circuit_share

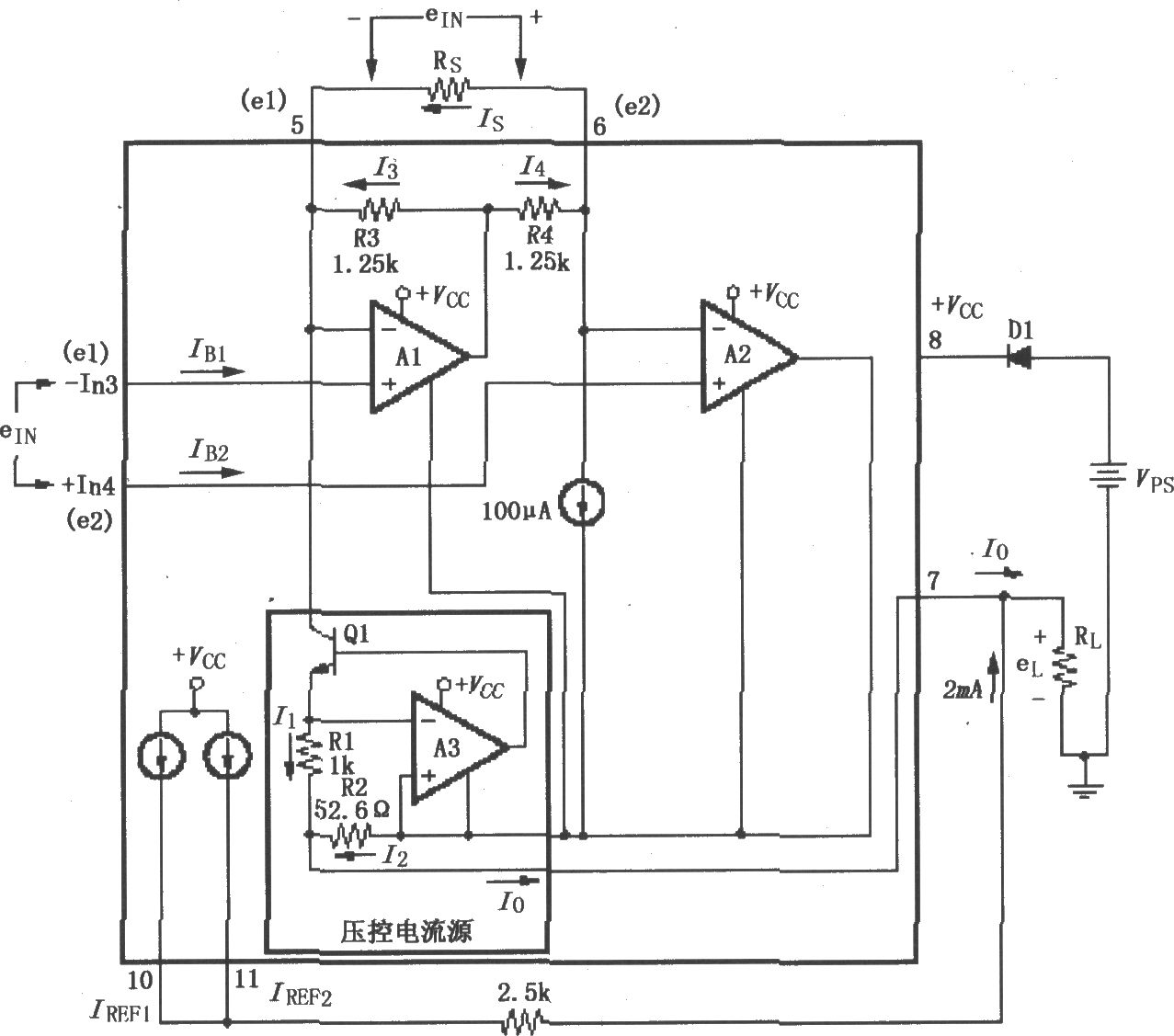

如图所示，差分电压ein加在输入端③脚和④脚之间，通过RL、Vps和D1，在输出环路中产生4～20mA的电流。对于一般精度要求的设计，只需利用芯片内部的驱动晶体管就可达到很高效率；而对于增益高精度要求的设计，则需增加一个外部NPN晶体管与内部的驱动晶体管并联。取值时应注意；ein＜50V；Rs＜150Ω。输出电流Io=4mA (0.016 40/Rs)eIN，eIN=e2-e1。
