USB-C转HDMI/VGA带PD3.0充电可正反盲插方案AG9321

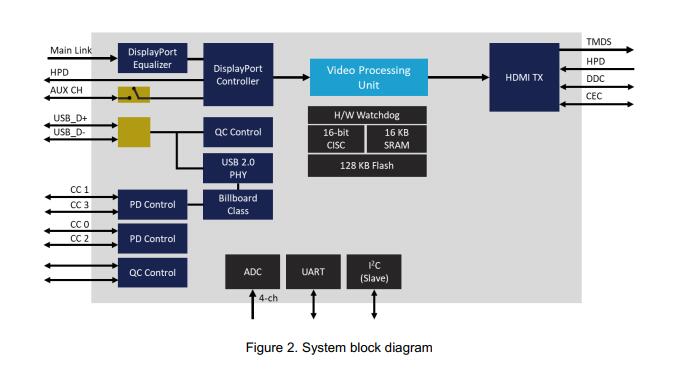

ALGOLTEK AG9321-MBQ提供了一个USB-C（显示端口备用）到HDMI转换器的带电源传输的单片机解决方案。 AG9321-MBQ支持带片内Rp/Rd电阻器的双USB-C型插座，并符合电源传输规范USB3.0. AG9321-MBQ还支持快速充电™ QC3.0为电池充电。 DisplayPort接收器符合DisplayPort 1.2规范，支持4096x2160/30Hz分辨率，可配置1、2或4通道，且每通道可配置每秒5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps。HDMI发射端符合HDMI 1.4标准，支持高达4096x2160/30Hz的分辨率。对HDCP 1.4和出厂预装HDCP密钥通过加密来提供复制保护。AG9321特色双USB-C型接口USB电源传输3.0符合性四个配置通道（CC），带有片上 Rp/Rd电阻器双重功能角色显示端口接收器 VESA显示端口™符合1.2协议1、2或4通道，每通道配置5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps用于AUX的片上1 MΩ电阻器高达4096x2160/30Hz分辨率下行扩频时钟主链路交换配置 HDMI发射端 HDMI 1.4b符合性高达4096x2160p/30Hz分辨率采样率为32khz、44.1khz和48khz的线性PCM符合HDCP 1.4且预加载密钥双端口快速™ 3.0充电。用于宣称和固件升级的片上USB2.0 FS PHY嵌入16位CISC和16 KB SRAM集成128 KB闪存 通信接口一个UART接口两个I2C接口，一个在主/从模式，一个在主模式。用于电压监测的4通道10位ADC 深色技术RGB/YUV（4:4:4）–每种颜色10位YUV（4:2:2）–每种颜色10位颜色空间转换-YUV到RGB和RGB到YUV

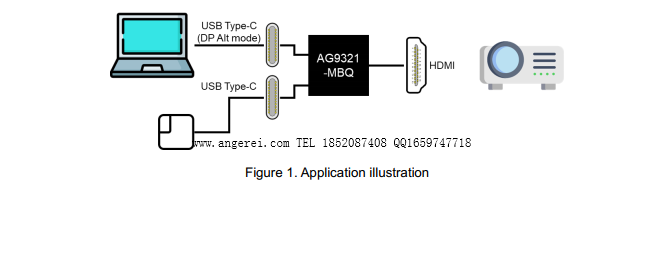

AG9321应用程序 ·扩展底座 ·笔记本电脑配件AG9321详细的规格书如下面附件中214232
