NXP专区丨LPC系列MCU产品

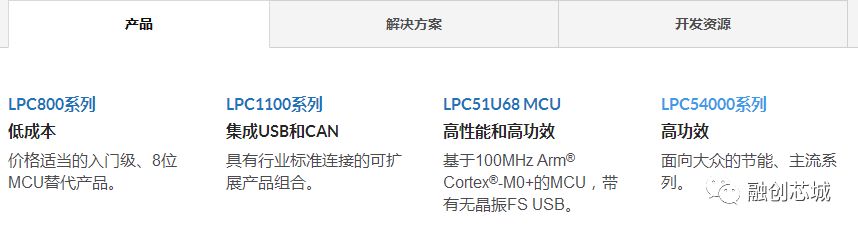

LPC 32位Arm微控制器(MCU)提供出色的易用性、设计灵活性和先进的集成。LPC继续采用LPC800、LPC1100和LPC54000 产品组合转变MCU现状，以于解决物联网(IoT)设计挑战。

LPC800系列基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)LPC800系列为基本微控制器应用提供了一系列低功耗、节省空间、低引脚数的选项。LPC800系列MCU有别于一般的低端器件，包含差异化的产品特性，例如：NFC通信接口，互电容触摸，用于灵活配置各I/O引脚功能的开关矩阵，以及获得专利的SCTimer/PWM，为嵌入式设计人员提供了无与伦比的设计灵活性。LPC54000 系列基于 Arm® Cortex®-M4 内核的高效微控制器(MCU)LPC54000 系列单核和双核 MCU 具备行业领先的下一代功效。凭借增强的可扩展性和功能集成，在当今竞争激烈的环境下，这些突破性器件的市场占有率取得了持续性增长。LPC54000系列基于高性能的Arm® Cortex®-M4内核，带有可选的Cortex®-M0+协处理器。单Cortex®-M4选项适用于着重无软件分区的单核处理的架构。LPC1100 系列基于 Arm® Cortex®-M0+/M0 内核的入门级可扩展微控制器 (MCU)LPC1100系列MCU的运行速度高达50 MHz。这个多元化集团涵盖了USB、LCD和CAN等行业标准功能。某些产品包含 12 通道/12 位 ADC 或 I/O Handler（IOH）等特殊功能，可在设计周期内为开发人员添加功能。
LPC1100 MCU 解决方案非常适用于：
[*]优选小尺寸、低引脚数和/或低功耗的应用，满足集成的连接（USB 或 CAN）、模拟、段式 LCD 或 EEPROM 的要求
[*]BOM 成本敏感度：片上 USB PHY 和 CAN 收发器降低成本
[*]即插即用 USB：认证的 USB 驱动器，VID/PID 程序
[*]高性能模拟：12 通道/12 位 2 Msps、ADC、12 位 DAC、比较器、PWM 和温度传感器
[*]采用片上 EEPROM 存储数据，提高可靠性和性能
LPC1100 系列包括：
[*]LPC1100：低功耗、低引脚数
[*]LPC11U00：USB 器件
[*]LPC11C00：CAN
[*]LPC11D00：段式 LCD 显示器
[*]LPC11E00：EEPROM
[*]LPC11A00：模拟
[*]LPC1100LV：双电源电压

LPC1200系列基于Arm® Cortex®-M0内核的稳定、可靠微控制器(MCU)LPC1200系列MCU的运行速度高达45 MHz。它们包括可配置外设，如弹窗式看门狗定时器(WWDT)、各个GPIO引脚上的可编程数字滤波器（用于更好控制信号完整性）以及片上ADC。它们支持优先考虑稳健性和可靠性的中低档设计，以及需要高抗扰性和/或8 kV保护的产品。
LPC1200的特性使其成为以下领域的理想解决方案：
[*]注重耐用性和可靠性的中低档产品设计
[*]需要高抗扰性和/或8 kV保护的产品
其他主要特性包括：
[*]获得IEC 60730 B类认证
[*]通过了基于IEC61697-1的Langer EMV-Technik电快速瞬变(EFT)测试，具有额定的高抗扰性
[*]支持RTC和DMA

LPC1300系列基于Arm® Cortex®-M3内核的入门级微控制器(MCU)LPC1300系列提供速度高达72 MHz的入门级MCU。它们以低功耗提供高性能。借助全速USB 2.0、片上PHY和ROM驱动器以及可配置的模拟系统(包括12位ADC)，LPC1300 MCU提供了引脚兼容LPC1100系列的完美升级设计。
LPC1300 MCU解决方案非常适用于：
[*]要求多个连接协议、模拟和精度的应用
[*]需要从LPC1100 (Cortex-M0)性能(内核)升级的设计
广泛的外设
[*]LPC1300外设补充包含了高达32 kB的闪存、高达8 KB的数据存储、USB器件(仅LPC134x)、一个Fm+ I2C接口、一个UART、4个通用定时器，以及高达42个通用I/O引脚。

LPC1500系列基于Arm® Cortex®-M3内核的运动控制微控制器(MCU)LPC1500系列32位微控制器支持高精度的有传感器和无传感器电机控制，能够以高度灵活的配置同时控制多台电机。LPC1500 MCU简化了电机评估和开发，无需拥有深厚的电机控制经验。
每个LPC1500 MCU都配备了PWM/定时器子系统，该子系统总共含四个状态可配置的定时器(SCTimer/PWM)，这是恩智浦独有的外设功能，使得能够轻松配置运动控制所需的先进PWM和定时功能。片上QEI非常适合采用传感器运动控制的应用。此外，LPC1500器件具有两个ADC，每个可支持高达12位分辨率和最高2 MHz的快速转换率。这两个ADC由一个12位DAC和4个模拟比较器提供支持。模数转换序列可由多个来源来触发，包括与其他片上外设的内部连接，如SCTimer/PWM和模拟比较器输出。温度传感器使得这个精密的模拟子系统更加完备。两个完整应用套件可用于：
[*]PMSM控制解决方案，演示两种电机(有传感器/无传感器)的磁场定向控制(FOC)电机控制功能
[*]BLDC电机控制解决方案，演示经典的梯形电机控制功能

LPC1700系列基于ARM® Cortex®-M3内核的可扩展主流微控制器(MCU)LPC1700系列MCU提供稳定的中档性能和能效。它们支持从外设(如以太网、USB (主机或设备)、CAN或LCD显示器)同时运行多个高带宽数据流。
LP1700系列解决方案非常适用于：
[*]智能能源、楼宇自动化、工业控制和网络
[*]大型家电、照明、监控、计算机通讯及外设
[*]报警系统、电机控制、显示器、车载信息服务、扫描仪和医疗诊断

LPC1800系列基于 Arm® Cortex®-M3 内核的高性能微控制器 (MCU)在 180 MHz 时，LPC1800 系列 MCU 将业界最快的 Arm®Cortex-M3 内核与多种高速连接选项、高级定时器、模拟和可选的安全功能相结合，可保障代码和数据通信的安全。所有 LPC18xx 系列包括闪存和无闪存选项，支持灵活的内部和外部大型存储器配置。
LPC1800 MCU 解决方案非常适用于：
[*]消费电子和计算产品
[*]楼宇自动化，工业控制，带 UI 的高能效智能家电
[*]汽车售后配件，包括车载信息服务
[*]安全的通信枢纽，智能的物联网网关，安全的工业网关
[*]医疗和健身设备
[*]智能电表，工业控制和自动化
[*]诊断设备，数据收集器和导航设备，电子仪器
LPC1800 MCU 系列
[*]LPC181x：系列串行连接，高级定时器，模拟和高速连接，包括 CAN 2.0。
[*]LPC182x：系列串行连接，高级定时器，模拟和高速连接，包括高速 USB、CAN 2.0。
[*]LPC183x：系列串行连接，高级定时器，模拟和高速连接，包括高速 USB、CAN 2.0、10/100 以太网。
[*]LPC185x：系列串行连接，高级定时器，模拟和高速连接，包括高速 USB、CAN 2.0、10/100 以太网、图形 LCD 控制器。
[*]LPC18Sxx：全系列高速连接，定时和模拟特性，并集成了针对代码和数据保护的安全功能，包括 AES 加密，OTP 密钥存储和真正的随机数生成。

LPC4000 系列基于 Arm® Cortex®-M4+ 内核的中档微控制器(MCU)LPC4000 系列 MCU 支持从外设（如以太网、USB（主机或设备）、CAN 或 LCD 显示器）同时运行多个高带宽数据流。
LPC4000 系列解决方案非常适用于：
[*]需要外部 SDRAM 或可扩展闪存配置的应用
[*]需要 LCD 显示活跃的嵌入式产品
[*]数字信号控制任务

LPC4300系列基于Arm® Cortex®-M4/M0内核的高性能微控制器(MCU)LPC4300系列微控制器集成了非对称双核架构的高性能与灵活性，以及多种高速连接选项、高级定时器、模拟以及可选安全功能，可保障代码和数据通信的安全。DSP功能使所有LPC43xx系列都能支持数据密集型应用的复杂算法。闪存和无闪存选项支持灵活的内部和外部大型存储器配置。
LPC4300系列MCU解决方案非常适用于：
[*]智能电表
[*]嵌入式音频
[*]工业自动化与控制，车载信息服务，白色家电，电子仪器，电源管理
[*]POS设备
[*]医疗及健身器材，诊断设备
[*]安全连接网关，安全通信枢纽
[*]汽车电子零件市场，包括远程信息处理
[*]数据控制器和导航
LPC4300 MCU系列
[*]LPC431x：系列串行连接，高级定时器，模拟和高速连接，包括CAN 2.0。
[*]LPC432x： 系列串行连接，高级定时器，模拟和高速连接，包括高速USB、CAN 2.0。
[*]LPC433x： 系列串行连接，高级定时器，模拟和高速连接，包括高速USB、CAN 2.0、10/100以太网。
[*]LPC435x：系列串行连接，高级定时器，模拟和高速连接，包括高速USB、CAN 2.0、10/100以太网、图形LCD控制器。
[*]LPC437x： 系列串行连接，高级定时器，高速模拟(80 Msps ADC)和高速连接，包括高速USB、CAN 2.0、10/100以太网、图形LCD控制器。
[*]LPC43Sxx：全系列高速连接，定时和模拟特性，并集成了针对代码和数据保护的安全功能，包括AES加密，OTP密钥存储和真正的随机数生成。

LPC2100/200/300/400系列基于Arm7™的MCULPC2100微控制器系列MCU基于Arm7™TDMI-S CPU，具有实时仿真和嵌入式跟踪支持，使微控制器具有32 KB至512 KB的高速闪存。凭借128位宽存储器接口和独特的加速器架构，能以最大时钟速率执行32位代码。LPC2100系列支持重视小型化的应用，如门禁和POS。

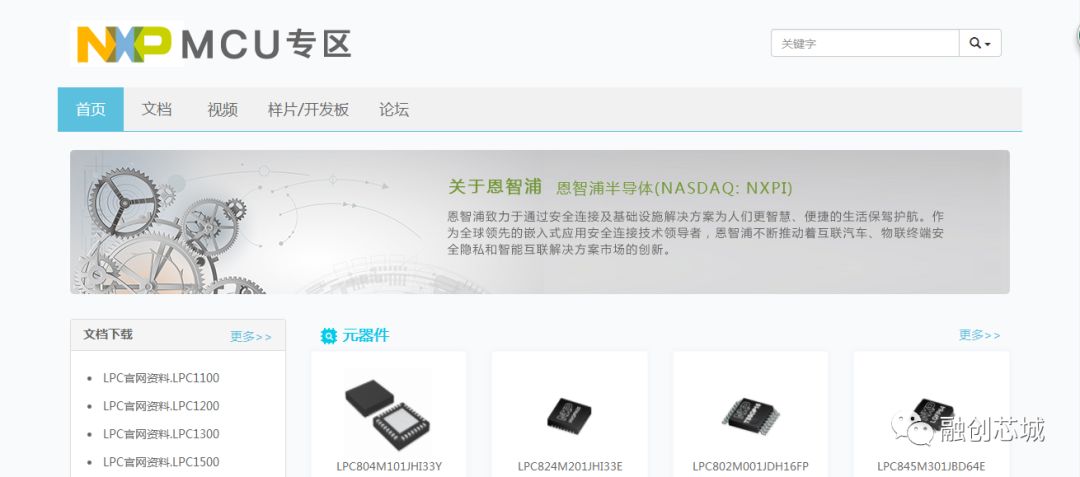

LPC3100/200系列基于Arm9™的微控制器LPC3100/200系列MCU支持在需要灵活USB连接的应用中实现更高性能、更低功耗、以及更小的空间占用 - 由于采用了业界成本最低的Arm9微控制器，所有这一切都触手可得，性价比极高。产品面向消费电子、工业控制、医疗、汽车和通信市场。NXP LPC系列MCU及相关开发板已在融创芯城NXP专区（http://club.digiic.com/nxp/index）上线，想要购买的小伙伴可登陆融创芯城（www.digiic.com），搜索购买，还有更多官方资料、相关技术文档可下载。
