碳化硅MOS（SiC MOSFET）特性

碳化硅SiC MOSFE Vd‐Id 特性 288902
SiC‐MOSFET 与IGBT 不同，不存在开启电压，所以从小电流到大电流的宽电流范围内都能够实现低导通损耗。
而Si‐MOSFET 在150℃时导通电阻上升为室温条件下的2 倍以上，与Si‐MOSFET 不同，SiC‐MOSFET的上升率比较低，因此易于热设计，且高温下的导通电阻也很低。

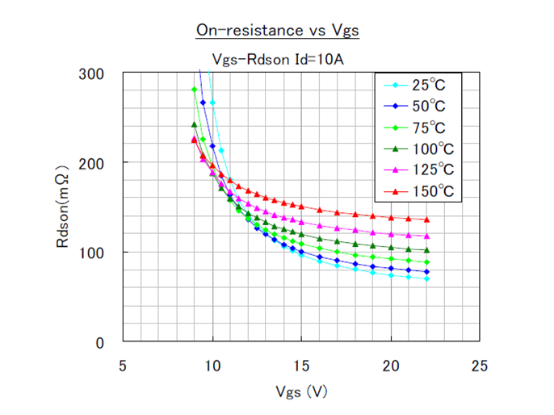

驱动门极电压和导通电阻SiC‐MOSFET 的漂移层阻抗比Si‐MOSFET 低，但是另一方面，按照现在的技术水平，SiC‐MOSFET的MOS 沟道部分的迁移率比较低，所以沟道部的阻抗比Si 器件要高。因此，越高的门极电压，可以得到越低的导通电阻（Vgs=20V 以上则逐渐饱和）。如果使用一般IGBT 和Si‐MOSFET 使用的驱动电压Vgs=10～15V 的话，不能发挥出SiC 本来的低导通电阻的性能，所以为了得到充分的低导通电阻，推荐使用Vgs=18V 左右进行驱动。Vgs=13V 以下的话，有可能发生热失控，请注意不要使用。
