四路卡拉OK灯光渲染器电路(HL3034)

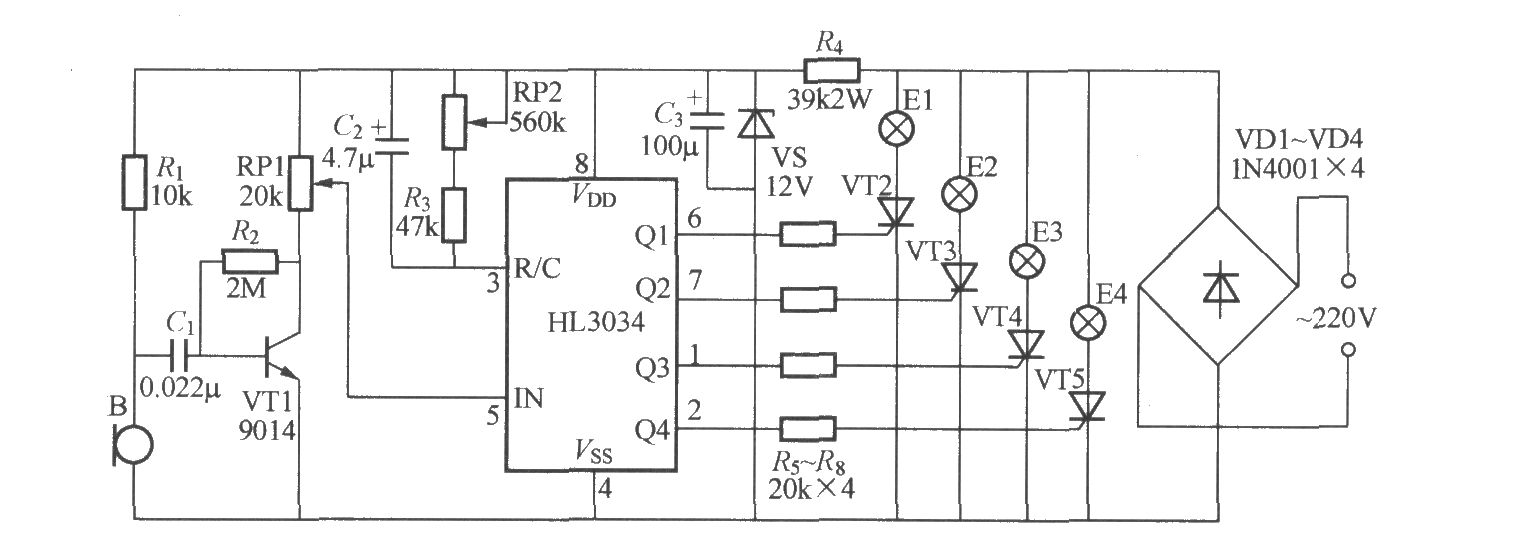

如图所示是具有四路输出的卡拉OK灯光渲染控制器。图中，B为驻极体电容话筒，它拾取声波信号后即输出相应的电信号经VT1放大，通过RP1与C2送人集成块HL3034的⑤脚，经内部整流放大后去控制芯片内部压控振荡器VCO，使振荡频率跟随音频信号强弱而变化。故改变Q1～Q4输出脉冲转换的速率，所以使四组彩灯E1～E4循环点亮的速率也跟随环境声波的强弱变化。演唱者歌声愈响，循环速率愈快，反之则慢。调节RP1可改变电路的声控灵敏度与彩灯循环速率。 RP2、R3与C2是HL3034内部压控振荡器VCO的外接振荡电阻与电容，所以调RP2也可改变彩灯E1～E4的循环速率。
