由ISO103与XTR101构成的隔离式4～20mA仪器环路电路

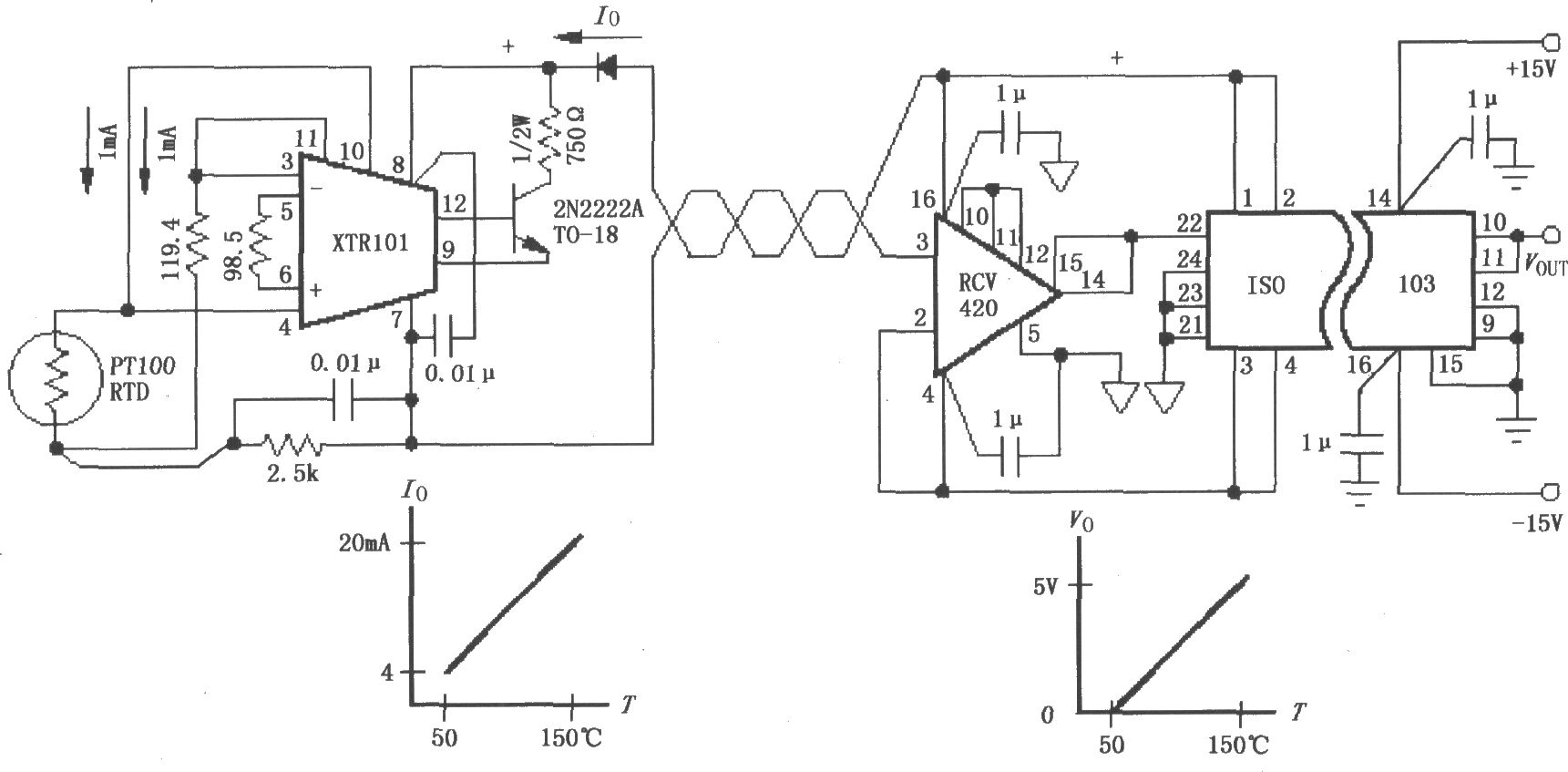

如图所示为由ISO103与XTR101构成的隔离式4～20mA仪器环路电路。电阻式温度检测器(RTD)检测温度变化，将温度变化转换为电信号输入电流环路放大器XTR101，由XTR101变换为4～20mA电流输出，经过双绞线传输，再由4～20mA精密电流环路接收器RCV420接收转换为电压信号送到隔离放大器ISO103，由ISO103隔离放大后输出。该电路的主要特点是采用XTR101将输入变换为4～20mA电流输出，可远距离传输电流信号，而不容易受到干扰(各种干扰大多以脉冲电压的形式出现)；同时在接收端采用ISO103将信号与后续处理电路隔离，因此电路具有很好的抗干扰性能。
