ARM920T协处理器CP15
2011年03月28日 14:00 发布者：techshare

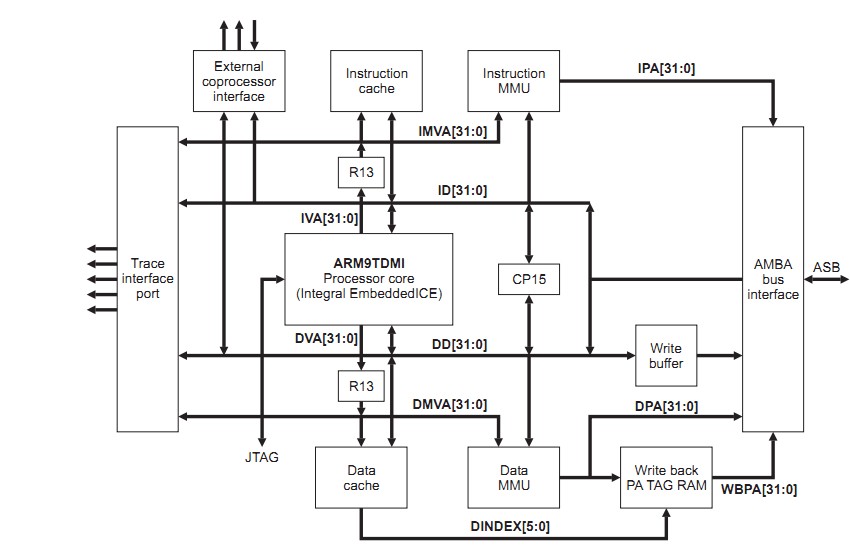

ARM920T处理器包含了ARM9TDMI内核，ARM9TDMI实现了ARM architecture v4T。
ARM920T处理器包含两个协处理器：
CP14。用于调试
CP15。系统控制协处理器，提供附加的寄存器用来配置和控制cache，MMU，保护系统，时钟模式，和ARM920T其他的系统选项，如大小端操作。你可以使用MCR，MRC访问定义在CP15中的寄存器。

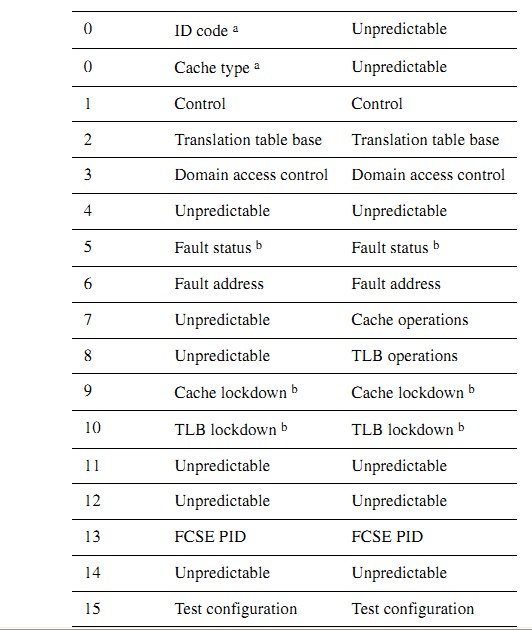

CP15定义了16个寄存器，寄存器的映射图如下：
注：寄存器位置0可以访问两个寄存器，通过opcode_2的值来确定。

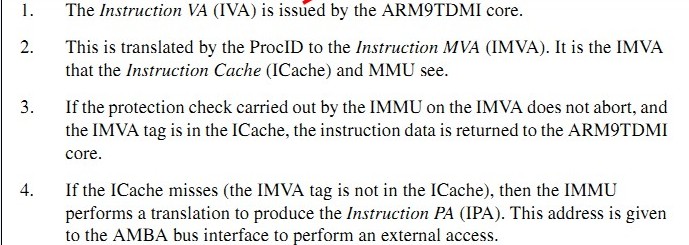

ARM920T存在3个地址。
只能在特权模式下使用MCR和MRC指令访问CP15。这些指令的格式是：
MCR/MRC{cond} P15,,Rd,CRn,CRm,
指令CDP，LDC，STC和非特权模式的MRC，MCR指令操作CP15会导致未定义指令异常。MRC和MCR指令的CRn域指定了要访问的协处理寄存器。opcode_1，和CRm域应该是0，除非值被指定用来选择需要的操作。

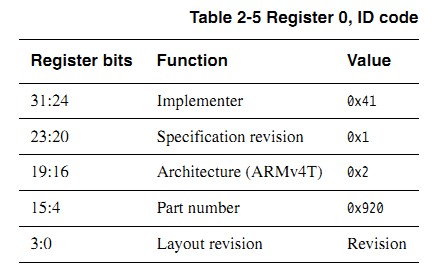

Register 0,ID code register
可以通过读CP15 register 0，opcode_2域设置成除了1的任何值（在读的时候CRm应该为0）。
如：
MRC p15,0,Rd,c0,c0,0;return ID register

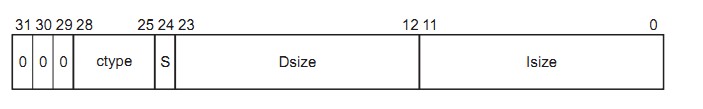

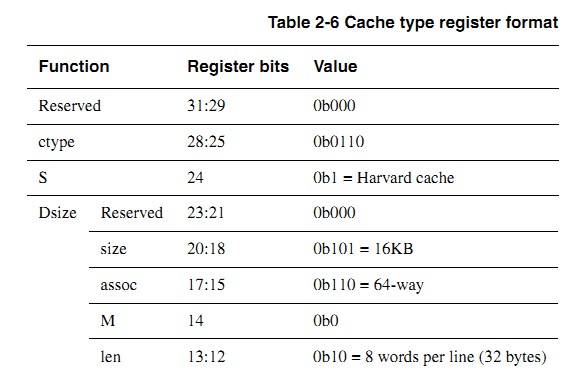

cache type register 0
包含cache的大小和体系结构的信息。可以通过设置域为1，读CP15 register 0来访问cache type register。例如：
MRC p15,0,Rd,c0,c0,1;returns cache details

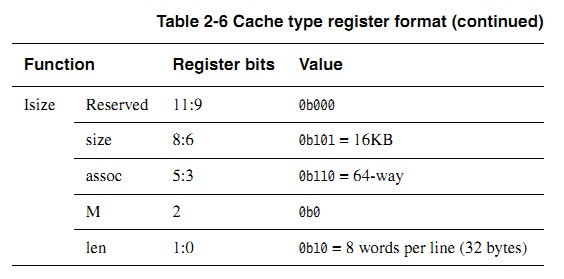

Dsize和Isize域格式一样：

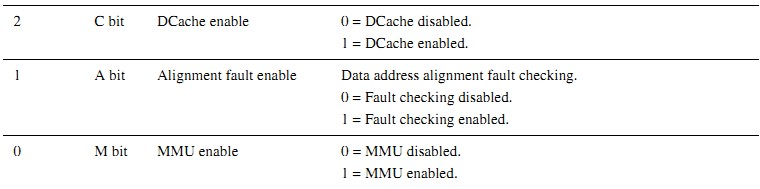

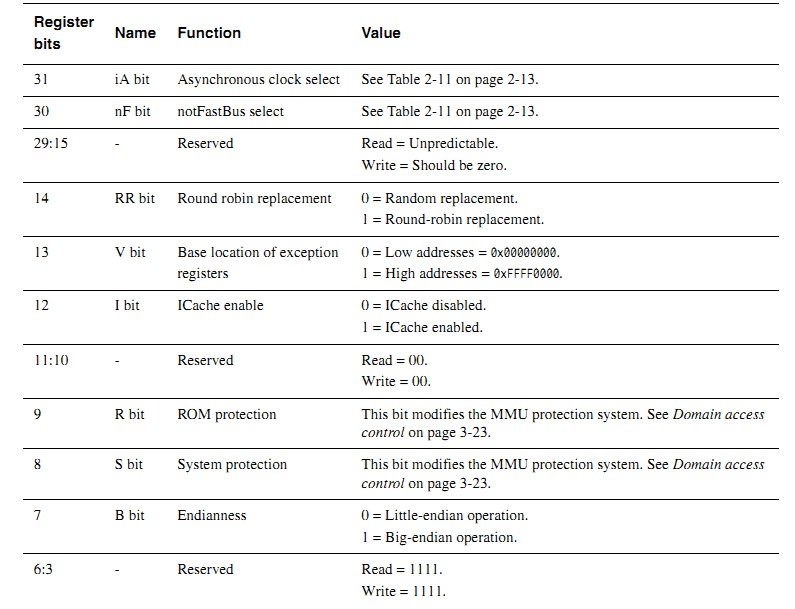

Register1，control register
这个寄存器包含了ARM920T的控制位。
MRC p15,0,Rd,c1,c0,0 ;read control register
MCR p15,0,Rd,c1,c0,0;write control register

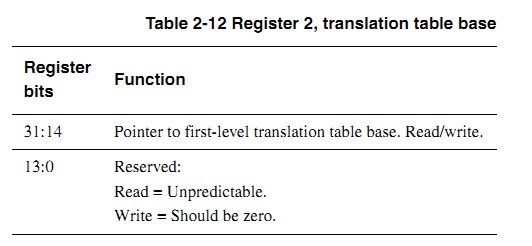

Register 2,translation table base(TTB)register
这个是页表基址寄存器。
使用下面的指令访问TTB：
MRC p15,0,Rd,c2,c0,0;read TTB register
MCR p15,0,Rd,c2,c0,0;write TTB register

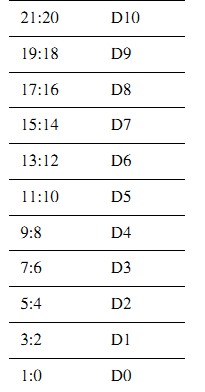

Register 3,domain access control register
这个是读写域访问控制寄存器。
MRC p15,0,Rd,c3,c0,0;read domain 15:0 access permissions
MCR p15,0,Rd,c3,c0,0;write domain 15:0 access permissions
Register 4,reserved
Register 5,fault status registers
Register 6,fault address registers

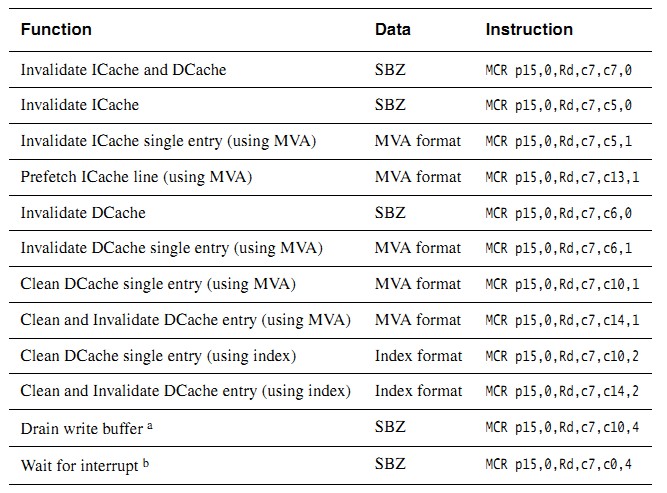

Register 7,cache operations register

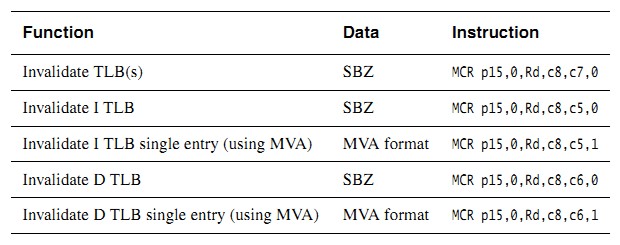

Register 8,TLB operations register
用来管理Translation Lookaside Buffers(TLBs),指令TLB和数据TLB。

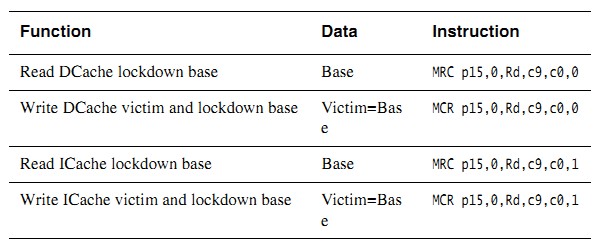

Register 9,cache lockdown register
opcode_2=0x0 访问的是Dcache
opcode_2=0x1 访问的是 Icache

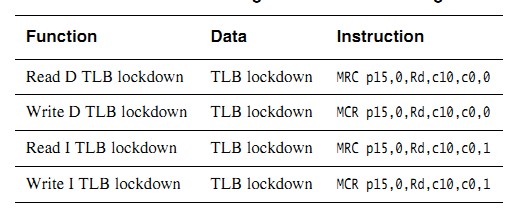

Regiter 10,TLB lockdown register
opcode_2=0x0 访问的是D TLB
opcode_2=0x1 访问的是 I TLB
Register 11,12,and 14,reserved
Register 13,FCSE PID register
是快速上下文切换扩展寄存器。
MRC p15,0,Rd,c13,c0,0;read FCSE_PID
MCR p15,0,Rd,c13,c0,0; write FCSE_PID

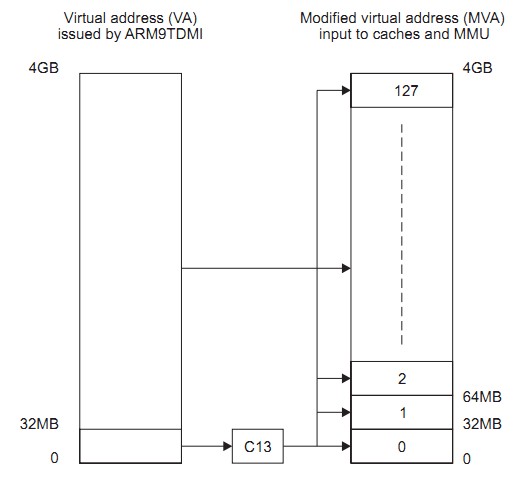

ARM9TDMI发出的地址在0～32MB范围内的被CP15的register 13转换。地址A变成A+（FCSE_PID×32MB）。FCSE_PID是一个7位的域，能够使128×32MB的进程被映射。
Register 15,test configuration register
作者：李万鹏
